Главная Каталог продукцииBM-150-9DU
Коллектор с гидрострелкой на 8 - 9 контуров BM-150-11DUКоллектор с гидрострелкой на 8 - 9 контуров BM-150-11DU размеры

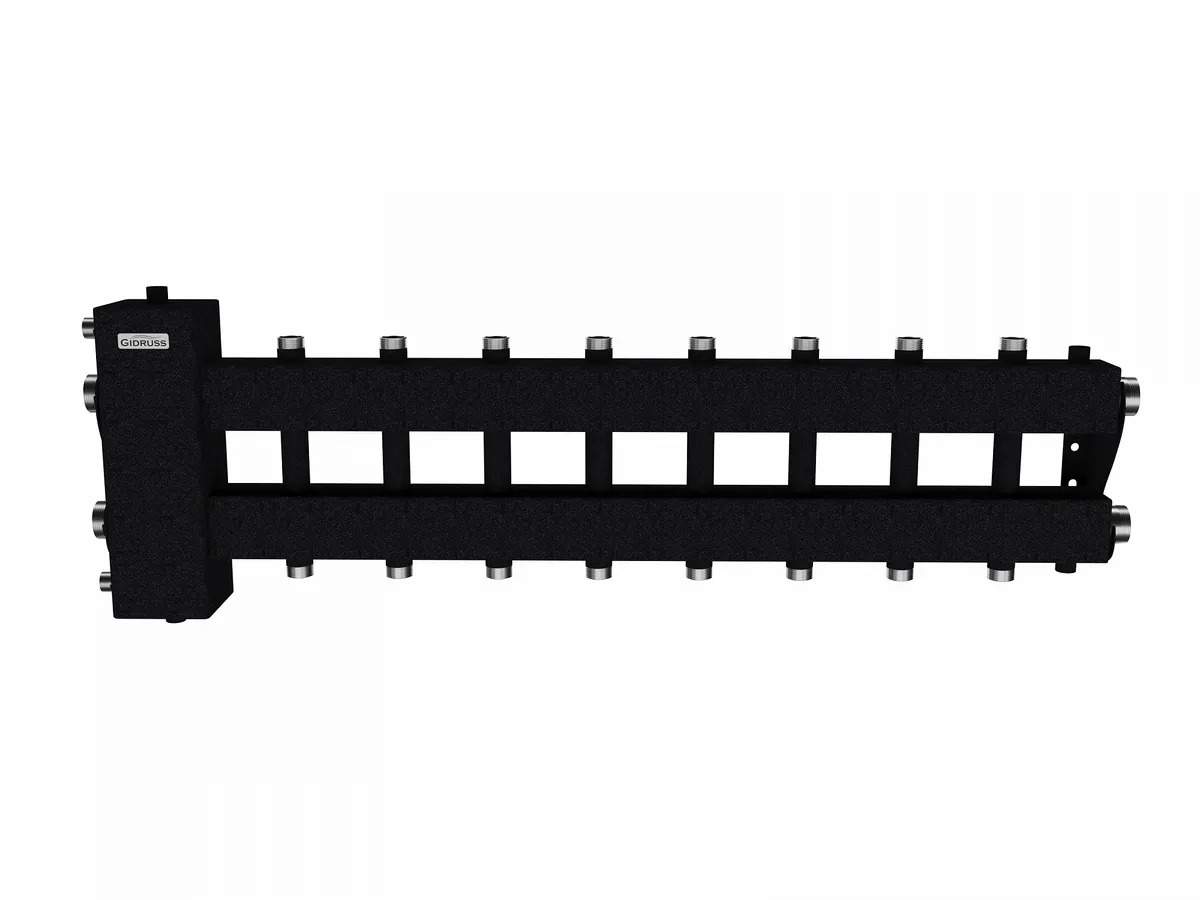

Коллектор с гидрострелкой на 8 - 9 контуров BM-150-11DU
Артикул:BM 15070 21

BM-150-9DU

до 150 кВт, подкл. котла G 1½″, 4+4 контура G 1″ + 1 боковой контур G 1½″

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
9
Магистральное присоединение:
G 1½″ (НР)
Мощность максимальная, кВт:
150
Максимальная подача, м³/ч:
6.4

Логистические параметры

Масса брутто, кг:
40
Размеры упаковки, (Д x Ш х В), мм:
1370 x 480 x 155
Объем упаковки, м³:
0.10193
Усовершенствованная модель - BM-150-9DU (до 150 кВт, подкл. котла G 1½″, 4+4 контура G 1″ + 1 боковой контур G 1½″)
Продукция из этой же серии
K.UMSSS.DN25-125 нерж.
TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)
TGRSS-40-20x3 (нерж., до 40 кВт, 3 контура G ¾″)
Универсальный монтажный комплект K.UMSSS.DN32-125 (нержавеющая сталь)
MN-25 (1″, KVs 10)
NG-25 (1″, 125 мм, прямая группа)
NG-25 (1″, 125 мм, прямая группа, бесшумный обратный клапан)
Группа безопасности BSGSS-25.01
DMSS-20-15x3 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x4 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x5 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
MKSS-60-3D.EPP (до 60 кВт, магистраль G 1″, 2+1 контура G 1″, EPP-термоизоляция, кронштейны K.UF)
Описание

Гидрострелка BM-150-9DU применяется в системах отопления до 1200 м² для соединения одного или нескольких котлов с 8 - 9 контурами.

Модификация BM-150-9DU конструкции 2021 г снята с производства. Заказывайте новую, более компактную модель: BM-150-9DU конструкции 2024 года .

Все характеристики

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
9
Максимальная подача, м³/ч:
6.4
Мощность максимальная, кВт:
150
Максимальная отапливаемая площадь, м²:
1200
Магистральное присоединение:
G 1½″ (НР)
Подключения потребителей:
G 1″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
125/160
Вылет от стены, мм:
90-120

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:
155 x 1370 x 480
Объем упаковки, м³:
0.10193
Длина, мм:
1370
Ширина, мм:
480
Высота, мм:
155
Документация
BM-150-9DU.21_ТЛ.pdf
BM-150-9DU.21.dwg
BM-150-9DU.21.stp
2D BM-150-9DU.dwg
Скачать всю документацию
Примеры применения на объектах
BM-150-9DU на объекте Монтаж отопления с 3D проектом в Москве
Монтаж отопления с 3D проектом в Москве

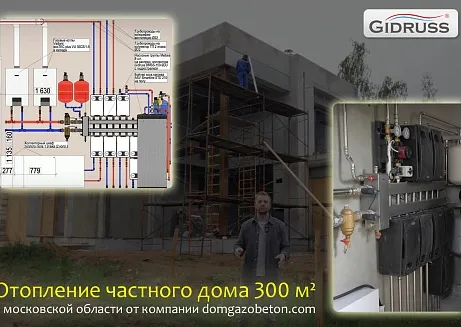

BM-150-9DU на объекте Отопление частного дома в московской области 300 кв.м
Отопление частного дома в московской области 300 кв.м
