Артикул:BM 6002T 20

BM-60-3D.EPP

до 60 кВт, подкл. котла G 1″, 2+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
3
Магистральное присоединение:
dn25 (G 1″)
Мощность максимальная, кВт:
60
Мощность минимальная, кВт:
19
Максимальная подача, м³/ч:
2.6

Логистические параметры

Масса брутто, кг:
9,7
Размеры упаковки, (Д x Ш х В), мм:
730 x 330 x 120
Объем упаковки, м³:
0.02891
26 400 ₽ Розничная цена
В производстве
Описание

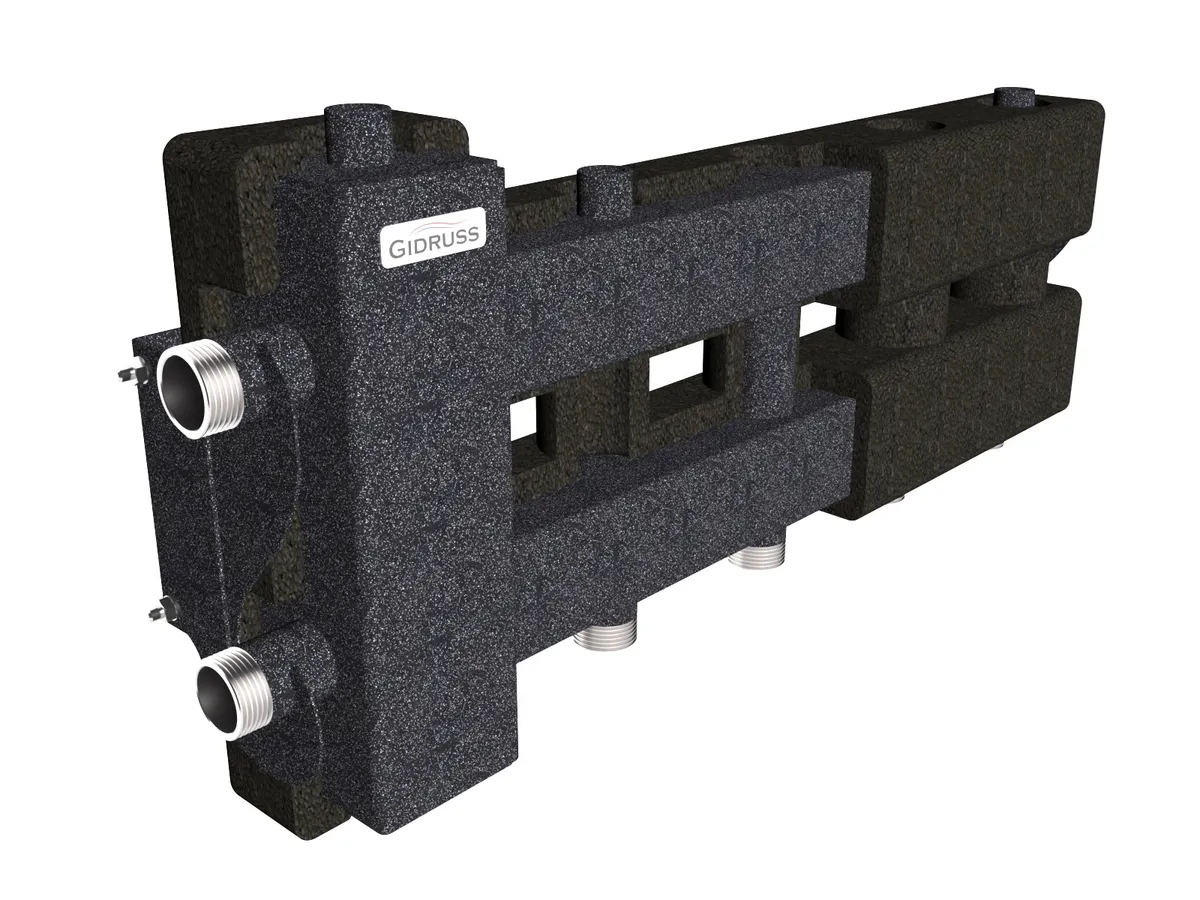

Коллектор с гидрострелкой (балансировочный коллектор) BM-60-3D.EPP объединяет в себе функционал гидрострелки и коллектора на 3 контура G 1''. Современный EPP-термоизоляционный кожух снизит расход газа в межсезонье, а так же не допустит перегрева котельной, что значительно повышает уровень комфорта производитель обслуживание.
Все характеристики

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
3
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
60
Мощность минимальная, кВт:
19
Максимальная отапливаемая площадь, м²:
500
Магистральное присоединение:
dn25 (G 1″)
Подключения потребителей:
dn25 (G 1″)
Доп. присоединение:
dn15 (Rp ½″)
Межосевое расстояние, мм:
125
Вылет от стены, мм:
75-105

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:
730 x 330 x 120
Объем упаковки, м³:
0.02891
Длина, мм:
730
Ширина, мм:
330
Высота, мм:
120
Преимущества продукции Gidruss
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
  • Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
  • Сепаратор из нержавейки никогда не "зарастет"!
  • Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее
Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
  1. Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
  2. Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
  3. Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
  4. Выставление изделия в горизонте или по проектному уклону.
Подробнее
Энергоэффективная EPP-теплоизоляция
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
  • Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
  • Поддержание в котельной комфортной температуры для обслуживания системы.
  • Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Подробнее
Размечать котельную намного удобней с соосными изделиями Гидрусс!
Соосная компоновка изделий упростит разметку и ускорит монтаж!
  • Удобный процесс разметки с помощью лазера!
  • Быстрый монтаж!
  • Экономия пространства котельной!
Подробнее
Преимущества GIDRUSS: Куда ставить термодатчик котла или каскада?
Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Подробнее
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Документация BIM
Вопросы и ответы
Можно ли устанавливать гидрострелку GR горизонтально?

Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.

Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!

Перейти на вопрос
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Как производить монтаж разъемных соединений?

  1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
  2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
  3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Перейти на вопрос
Можно ли разворачивать исполнения BM..-..-..D контурами вверх?
Да, конечно! Только имейте ввиду, что порядок подающей и обратной линии изменится так:

Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!

Сэкономьте свое время и отправьте запрос на бесплатный подбор основного оборудования котельной.

Перейти на вопрос
