BME-5DU

до 60 кВт, вх. G 1″, 2+2+1 контура G 1″, цвет ″черный муар″
Продукция из этой же серии
BM-100-3DU (до 100 кВт, подкл. котла G 1¼″, 1 + 1 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″)
BM-100-3D (до 100 кВт, подкл. котла G 1¼″, 2 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″)
BM-100-5DU (до 100 кВт, подкл. котла G 1¼″, 2+2 контура G 1″, боковой контур G 1¼″ , цвет ″черный муар металлик″)
BM-100-5D (до 100 кВт, подкл. котла G 1¼″, 4 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″)
BM-100-6D (до 100 кВт, подкл. котла G 1¼″, 5 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик)
BM-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″)
BM-100-3D (до 100 кВт, подкл. котла G 1¼″, 2+1 контура G 1″, цвет ″черный муар металлик″)
BM-100-7D (до 100 кВт, подкл. котла G 1¼″, 6+1 контура G 1″, цвет ″черный муар металлик″)
BME-3DU (до 60 кВт, вх. G 1″, 1+1+1 контура G 1″, цвет ″черный муар″)
BME-3D (до 60 кВт, вх. G 1″, 2+1 контура G 1″, цвет ″черный муар″)
BME-4D (до 60 кВт, вх. G 1″, 3+1 контура G 1″, цвет ″черный муар″)
BME-5D (до 60 кВт, вх. G 1″, 4+1 контура G 1″, цвет ″черный муар″)
Описание

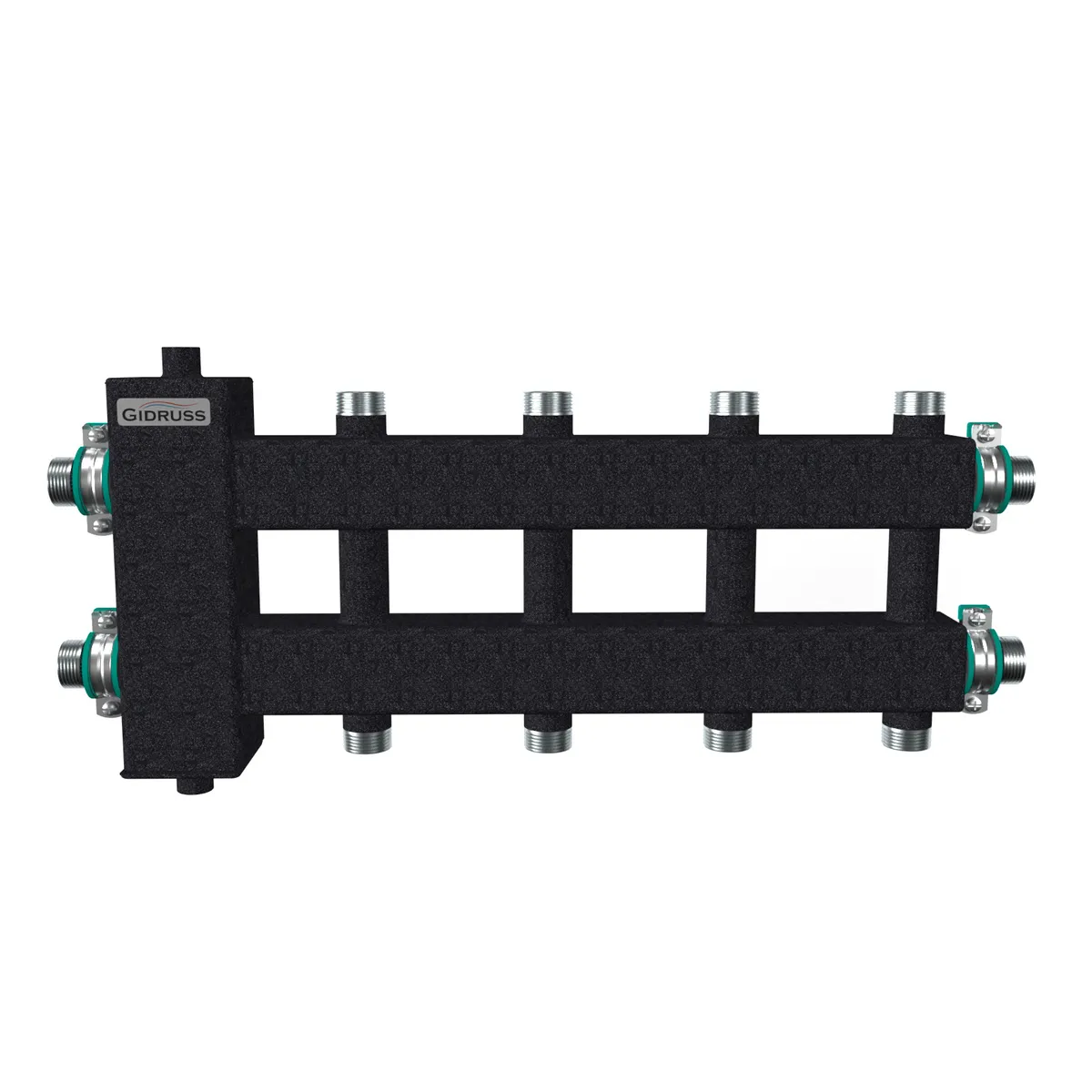

Коллектор с гидрострелкой (балансировочный коллектор) Gidruss BME-60-5DU объединяет в себе функционал гидравлического разделителя для тепло-генераторов мощностью до 60 кВт, а так же распределительный коллектор на 5 контуров G 1'', 2 из которых направлен вниз, 2 вверх и 1 в сторону.

Коллектор на 5 контуров со встроенной гидрострелкой удобен для монтажа в небольших котельных в том числе с настенными котлами. Обвязка производится "звездочкой", например если котел подключается слева, то насосная группа контура радиаторов направлена вверх, группа бойлера вправо, контур теплых полов вниз.
