Необходима для защиты котла и системы отопления 120, 150, 160, 200 кВт от давления свыше 3 бар, удаления воздуха и индикации рабочего давления. Устанавливается на подающей линии котла и за теплообменником (см. ниже).

Является достойным аналогом европейской продукции с артикулами: 7143782, 7143779, 7143783, KSG 30/25M-ISO, 152200.

Если мощность Вашего котла превышает 100 кВт - заказывайте более мощную группу безопасности: BSGSS-350 (мощность от 201 до 350 кВт, 3 бар) .

Если у Вас есть возможность и время для самостоятельной комплектации - заказывайте основание насосной группы BSGSS-200.BASIS .

Если в Вашей системе два напольных котла, то во исполнение условий СП 89.13330.2012 пункт 10.2.3. необходимо ставить 2 отдельные группы безопасности BSGSS-100 (мощность от 60 до 100 кВт, 3 бар) .

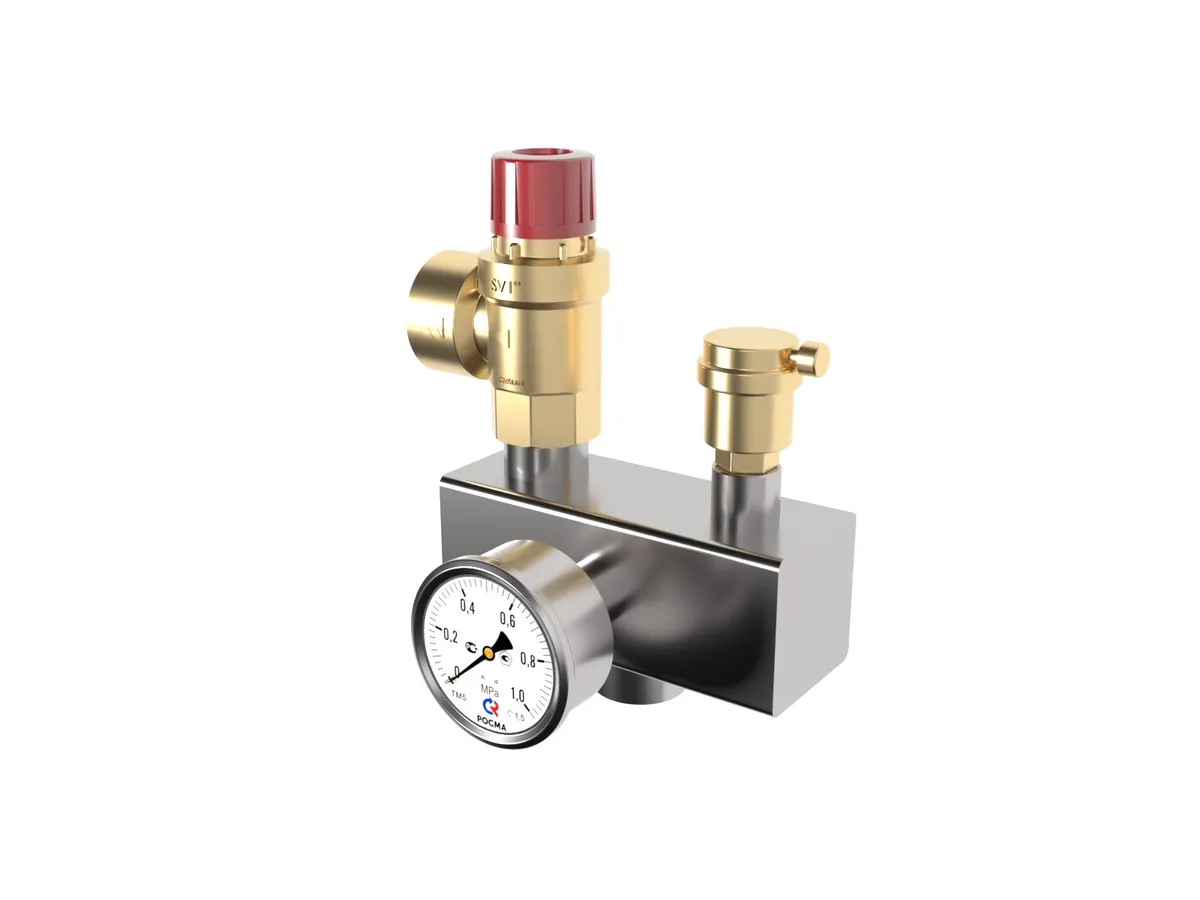

Из чего состоит группа безопасности котла на 200 кВт?

• Европейский предохранительный клапан Watts на 1 дюйм для защиты системы от давления свыше 3 bar.
• Автоматический воздухоотводчик для отведения воздуха
• Поверенный осевой манометр РОСМА Ø 63 мм для индикации рабочего давления системы.

Как установить группу безопасности котла 200 кВт ?

• Только на подающей линии котла без установки какой-либо запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3).
• На пути от котла до ГБ не должно быть изгибов трубопроводов (воздушных карманов), препятствующих отведению воздуха.
• Для возможности быстрого демонтажа группы для обслуживания рекомендуем ставить на разъемное соединение (полусгон), для этого присоединение выполнено с помощью внутренней резьбы Rp 1″.
• Если в системе отопления используется схема с теплообменником, то группа безопасности должна стоять на каждом котле и на подающей линии после теплообменника, например если в системе два котла по 150 кВт, то на каждом из них должна стоять своя группа группа безопасности BSGSS-200, а после теплообменника нужно поставить группу безопасности уже на суммарную мощность каскада - BSGSS-350.EPP

Примеры комплектации систем отопления

① SPA-комплекс 900 м2 с котельной на базе двух газовых напольных котлов по 150 кВт, подключенных через теплообменник

• BSGSS-200 (мощность от 120 до 200 кВт, 3 бар) x 2 шт для монтажа на подаче каждого котла
• Модульный коллектор MKSS-400-2x50 (DN65) на 2 контура DN50 для соединения котлов в общую магистраль и их подключение к теплообменнику
• BSGSS-350.EPP (мощность от 201 до 350 кВт, 3 бар) х 1 шт устанавливается после теплообменника для защиты вторичного контура.
• Модульный коллектор MKSS-400-5x25 (DN65) на 5 контуров DN25 для распределения теплоносителя по контурам после теплообменника
• Насосная группа прямая DN25 х 2 шт для отдельного подключения загрузки бойлеров по 300 л с теплообменниками по 40 кВт
• Насосная группа смесительная DN32 х 3 шт для подключения потребителей до 60 кВт c с возможностью регулировки температуры
