Артикул:21 10000 02
GR-1000-100
до 1 МВт, фланец 1-100-10 ГОСТ 12820-81, корпус из бесшовной трубы D=273 мм ст. 09Г2С толщиной от 8 ммОсновные характеристики
Материал исполнения:Конструкционная сталь
Количество контуров:
1
Магистральное присоединение:dn100 (фланец 1-100-10)
Мощность максимальная, кВт:
1000
Мощность минимальная, кВт:
250
Максимальная подача, м³/ч:
42.9
Снято с производства
Продукция из этой же серии
Описание

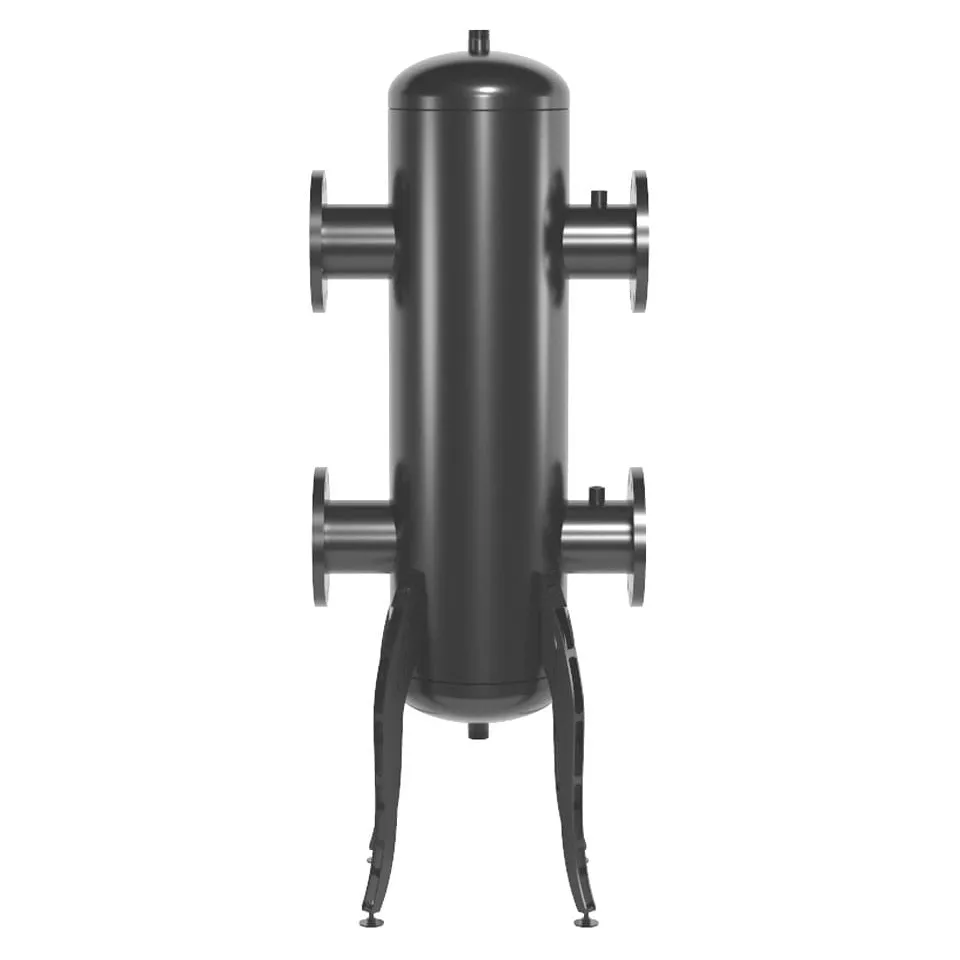

Гидравлический разделитель GR-1000-100 (гидрострелка Ду-100 до 1000 кВт) используется в частных домах или коммерческих постройках .
Для реализации полноценной обвязки советуем применять модульные коллекторы MK-1000
Все характеристики
Основные характеристики
Материал исполнения:
Конструкционная сталь
Количество контуров:
1
Максимальная подача, м³/ч:
42.9
Мощность максимальная, кВт:
1000
Мощность минимальная, кВт:
250
Максимальная отапливаемая площадь, м²:
10000
Магистральное присоединение:
dn100 (фланец 1-100-10)
Доп. присоединение:
dn25 (G 1″)
Межосевое расстояние, мм:
450
Вылет от стены, мм:
Любой
Длина, мм:
1150
Документация BIM
Скачать всю документацию

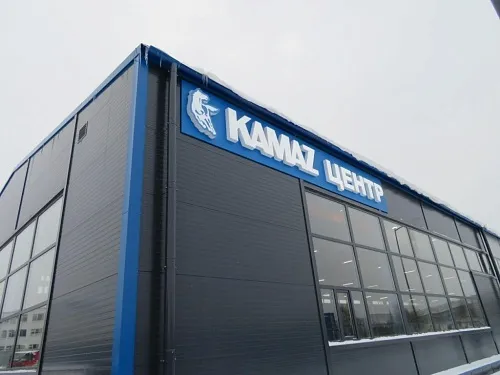

Готовые объекты
1
