Артикул:1P 06004 18

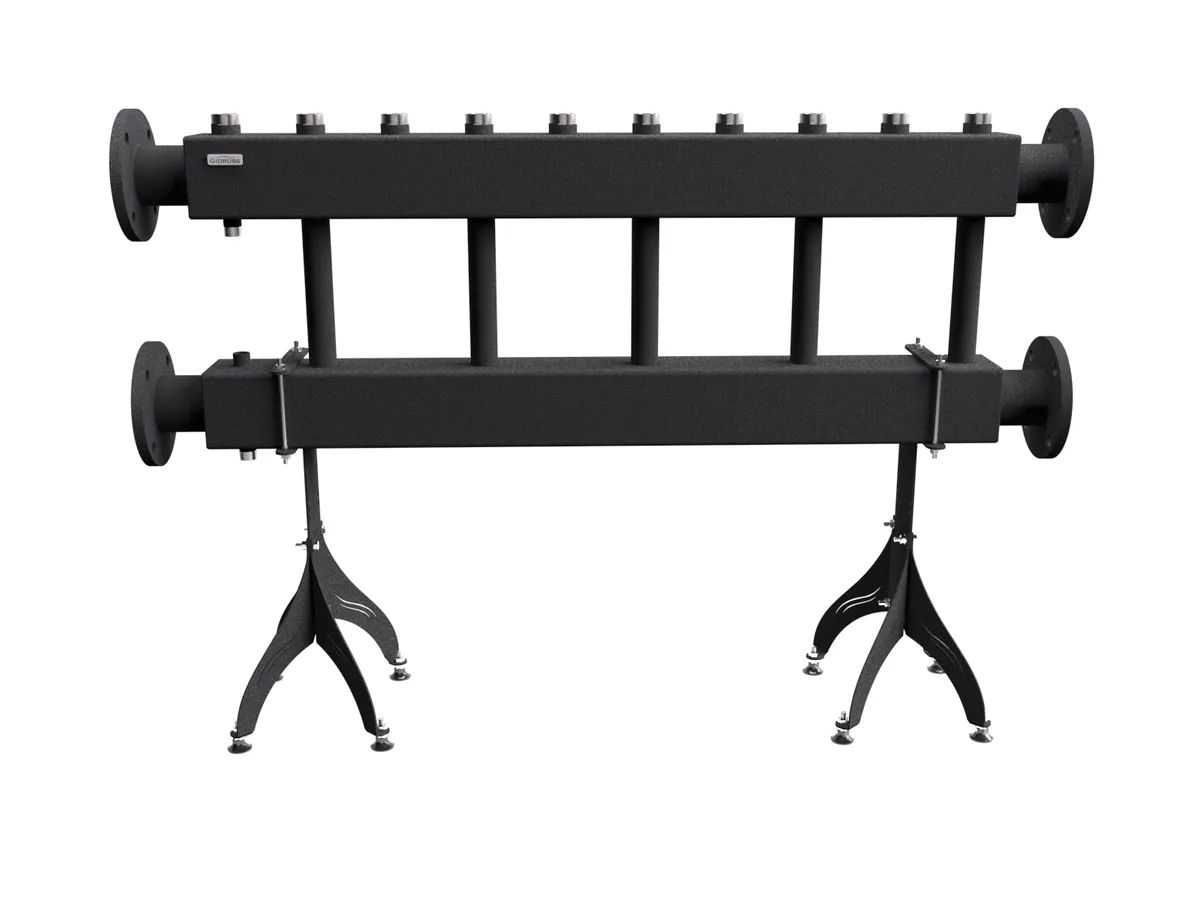

MK-600-5x32

до 600 кВт, 2 магистр. подкл. Фл.Ду80, 5 контуров G 1¼″ вверх или вниз

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
5
Магистральное присоединение:
Фланец Ду-80
Мощность максимальная, кВт:
600
Мощность минимальная, кВт:
251
Максимальная подача, м³/ч:
25.7

Логистические параметры

Масса брутто, кг:
108
Размеры упаковки, (Д x Ш х В), мм:
1600 x 710 x 335
Объем упаковки, м³:
0.38056
Снято с производства
Усовершенствованная модель - MK-600-5x32 (до 600 кВт, 2 магистр. подкл. Фл.Ду80, 5 контуров G 1¼″ вверх или вниз)
Продукция из этой же серии
K.UMSSS.DN25-125 нерж.
TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)
Гидрострелка на 3 контура вертикальная: купить в Саратове по распродаже
TGRSS-40-20x3 (нерж., до 40 кВт, 3 контура G ¾″)
Универсальный монтажный комплект K.UMSSS.DN32-125 (нержавеющая сталь)
NG-25 (1″, 125 мм, прямая группа)
MN-25 (1″, KVs 10)
NG-25 (1″, 125 мм, прямая группа, бесшумный обратный клапан)
Группа безопасности BSGSS-25.01
DMSS-20-15x3 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x4 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x5 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
Описание

Коллектор фланцевый Ду80 на 3 контура G 1 1/4 дюйма MK-600-5x32 предназначен для распределения теплоносителя в котельных или ИТП до 600 кВт.

Коллектор можно соединить фланцами 1-80-10 (ГОСТ 12820-81) с другими модульными коллекторами серии MK-600 или гидрострелкой GR-600-80.


* Для продления срока службы и сохранение гарантии соединения фланцевых изделий MK, GR (в любом сочетании) необходимо осуществлять через сильфонные или резиновые компенсаторы (гибкие вставки из EPDM)

Все характеристики

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
5
Максимальная подача, м³/ч:
25.7
Мощность максимальная, кВт:
600
Мощность минимальная, кВт:
251
Максимальная отапливаемая площадь, м²:
5000
Магистральное присоединение:
Фланец Ду-80
Подключения потребителей:
G 1¼″ (НР)
Доп. присоединение:
G 1″ (НР)
Межосевое расстояние, мм:
125/350

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:
1600 x 710 x 335
Объем упаковки, м³:
0.38056
Длина, мм:
1600
Ширина, мм:
710
Высота, мм:
335
Преимущества продукции Gidruss
3D-опоры с точной регулировкой положения коллектора до его монтажа
Презентабельные 3D-опоры с предварительной регулировкой положения до монтажа изделия
  • Точная регулировка вертикального положения и высоты коллектора без самого коллектора!
  • Коллектор устанавливается уже на полностью отрегулированный ложемент!
  • Презентабельный внешний вид.
  • Возможность дополнительного крепления к полу с момощью шпилек М10 и забиваемых резьбовых анкеров.
Подробнее
Документация BIM
MK-600-5x32 3d.dwg
MK-600-5x32.18.stp
MK-600-5x32.18.01 ТЛ.pdf
Скачать всю документацию
