Артикул:1R 01501 17

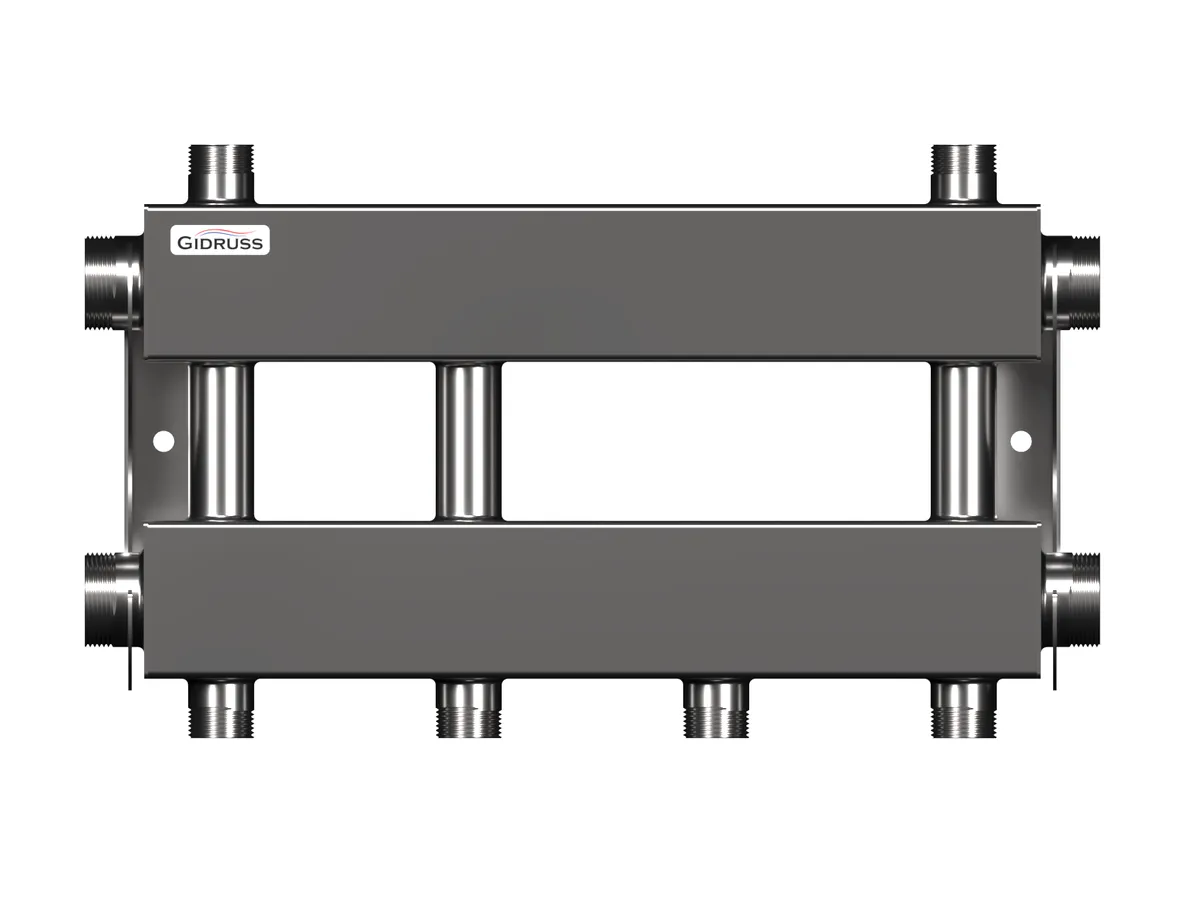

MKSS-150-2x25
до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1″ вверх или внизОсновные характеристики
Материал исполнения:Нержавеющая сталь AISI 304
Количество контуров:
3
Магистральное присоединение:dn40 (G 1½″)
Мощность максимальная, кВт:
150
Мощность минимальная, кВт:
61
Максимальная подача, м³/ч:
6.4
Логистические параметры
Масса брутто, кг:7.6
Размеры упаковки, (Д x Ш х В), мм:710 x 320 x 90
Объем упаковки, м³:0.02045
40 600 ₽ Розничная цена
В наличии у производителя:
8 шт
Продукция из этой же серии
Описание
Допускается эксплуатация с верхним направлением контуров-потребителей. В этом случае присоединения воздухоотводчиков можно использовать для подключения расширительного бака, подпитки или дополнительного отопительного контура небольшой мощности (до 20 кВт).
Все характеристики
Основные характеристики
Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
3
Максимальная подача, м³/ч:
6.4
Мощность максимальная, кВт:
150
Мощность минимальная, кВт:
61
Максимальная отапливаемая площадь, м²:
1200
Магистральное присоединение:
dn40 (G 1½″)
Подключения потребителей:
dn25 (G 1″)
Доп. присоединение:
dn25 (G 1″)
Межосевое расстояние, мм:
125/160
Вылет от стены, мм:
90...120
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
710 x 320 x 90
Объем упаковки, м³:
0.02045
Длина, мм:
710
Ширина, мм:
320
Высота, мм:
90
Преимущества продукции Gidruss
Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
ПодробнееДля этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Любое пространственное положение сэкономит место в котельной!
- Изделия GIDRUSS абсолютно симметричны и соосны,
- Котел можно располагать слева и справа
- Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Документация BIM

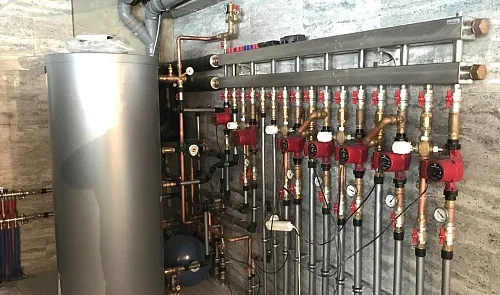

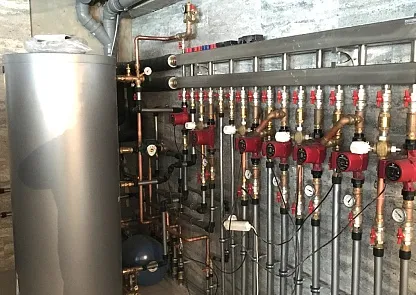

Готовые объекты
1
Вопросы и ответы
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Можно ли разворачивать исполнения BM..-..-..D контурами вверх?
Да, конечно! Только имейте ввиду, что порядок подающей и обратной линии изменится так:
Перейти на вопрос Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!
Сэкономьте свое время и отправьте запрос на бесплатный подбор основного оборудования котельной.
