Артикул:MK 40A40 20
MKSS-40-4D
до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальныхОсновные характеристики
Материал исполнения:Нержавеющая сталь AISI 304
Количество контуров:
4
Магистральное присоединение:dn20 (G ¾″)
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная подача, м³/ч:
1.7
Логистические параметры
Масса брутто, кг:4,2
Размеры упаковки, (Д x Ш х В), мм:600 x 260 x 70
Объем упаковки, м³:0.01092
28 400 ₽ Розничная цена
В наличии у производителя:
8 шт
Продукция из этой же серии
Описание

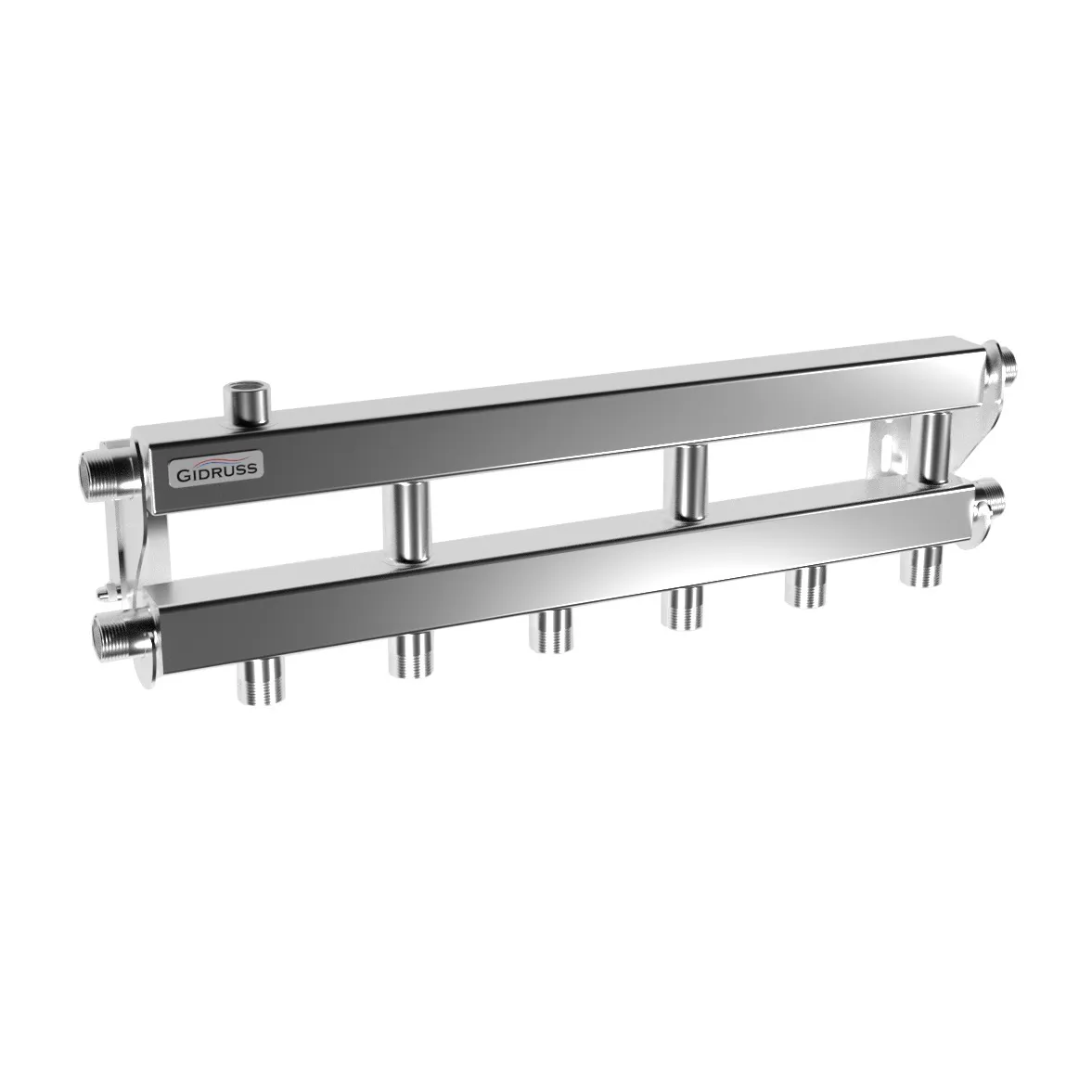

Нержавеющий коллектор отопления на 3 + 1 контура 3/4 дюйма предназначен для подключения к настенному котлу радиаторов и теплого пола с размещением удобного гидроузла в компактных котельных, под лестницей или в шкафах частных домов до 250 м². Так же с помощью данного коллектора можно удобно трассировать магистраль одного контура, например с горизонтального участка магистрали распределить отопление на первый и второй этаж.
🔌 Как правильно установить и подключить коллектор MKSS-40-4D к системе отопления ?
- Коллектор можно устанавливать в любом положении, но для снижения вероятности завоздушивания коллекторные балки желательно располагать горизонтально.
- Котел можно подключить в любой свободный контур с любой стороны, подающая линия может располагаться как сверху так и снизу.
- Для удобного подключения и эксплуатации потребителей используйте насосные группы dn20.
- Если площадь Вашего дома более 100 м² - не забудьте подключить дополнительный расширительный бак, установив его на консоль BKSS-25-BASIS.
☝ Рекомендации производителя. ⚠ Типичные ошибки выбора.
- Если есть сомнения в том, что сечения DN20 будет не достаточно (например если у Вас напольный котел) - заказывайте MKSS-60-4D.EPP (DN25).
- Если стоит задача подвести один контур сверху, а другой снизу - заказывайте MKSS-40-3DU (конфигурация 1+1+1).
- Если два контура нужно установить вертикально, а один сбоку - заказывайте MKSS-40-3D (конфигурация 2+1).
- Если удобней подвести один контур сверху, а два снизу или наоборот - заказывайте MKSS-40-4DU (конфигурация 1+2+1).
- Если Вы сомневаетесь в том, что встроенного насоса будет недостаточно - заказывайте коллектор с гидрострелкой BMSS-40-4D
- При реконструкции котельных с настенным котлом до 30 кВт на 3/4 дюйма без возможности изменить однотрубную обвязку радиаторной сети, требующей повышенную подачу - используйте схему первично-вторичных колец, заказав кольцевой коллектор на 4 контура RMSS-40-4
Все характеристики
Основные характеристики
Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
4
Максимальная подача, м³/ч:
1.7
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная отапливаемая площадь, м²:
250
Магистральное присоединение:
dn20 (G ¾″)
Подключения потребителей:
dn20 (G ¾″)
Доп. присоединение:
dn15 (Rp ½″)
Межосевое расстояние, мм:
90
Вылет от стены, мм:
50-65
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
600 x 260 x 70
Объем упаковки, м³:
0.01092
Длина, мм:
600
Ширина, мм:
260
Высота, мм:
70
Преимущества продукции Gidruss
Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!
Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".
Подробнее
Любое пространственное положение сэкономит место в котельной!
- Изделия GIDRUSS абсолютно симметричны и соосны,
- Котел можно располагать слева и справа
- Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Документация BIM
Универсальные спецификации
Примеры применения в схемах
