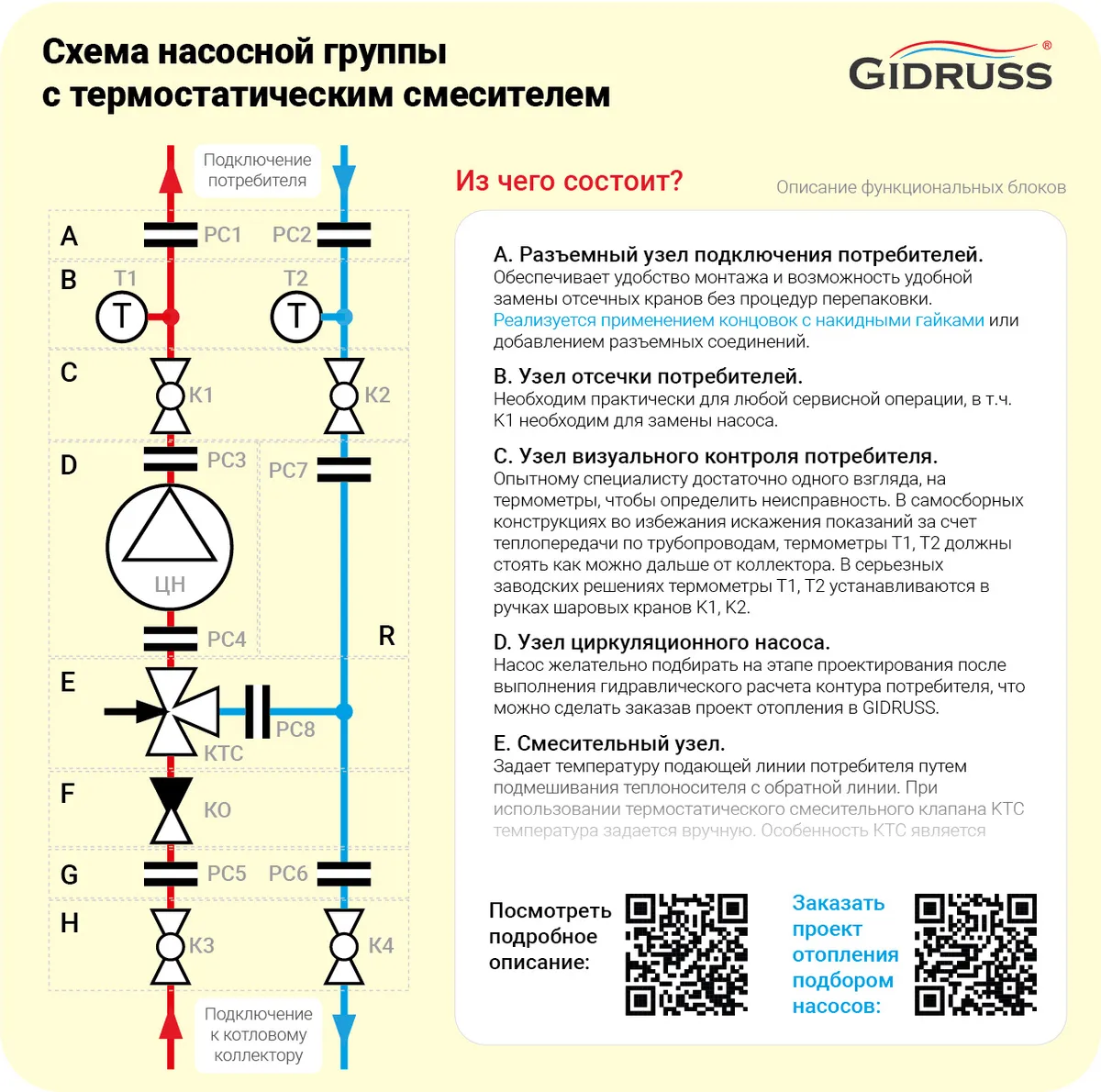

Данная схема применяется для понимания работы заводских насосных групп или самостоятельной сборки при обвязке потребителей dn20-dn25 с ручной регулировкой температуры, таких как теплый пол до 100 м² или радиаторов (не более 10). Если Вам нужно регулировать температуру автоматически с помощью сервопривода - изучайте схему насосной группы со смесительным клапаном . Если Вам не нужна регулировка температуры - изучайте схему прямой насосной группы . Из чего состоит и как работает термостатическая насосная группа (состав узла) A. Разъемный узел подключения потребителей. Обеспечивает удобство монтажа и возможность удобной замены отсечных кранов без процедур перепаковки. Реализуется применением фитингов с накидными гайками или добавлением разъемных соединений. B. Узел отсечки потребителей. Необходим практически для любой сервисной операции, в т.ч. K1 необходим для замены насоса. C. Узел визуального контроля потребителя. Опытному специалисту достаточно одного взгляда, на термометры, чтобы определить неисправность. В самосборных конструкциях во избежания искажения показаний за счет теплопередачи по трубопроводам, термометры T1, T2 должны стоять как можно дальше от коллектора. В серьезных заводских решениях термометры T1, T2 устанавливаются в ручках шаровых кранов K1, K2. D. Узел циркуляционного насоса. Насос желательно подбирать на этапе проектирования после выполнения гидравлического расчета контура потребителя, что можно сделать заказав проект отопления в GIDRUSS. E. Смесительный узел. Задает температуру подающей линии потребителя путем подмешивания теплоносителя с обратной линии. При использовании термостатического смесительного клапана KTC температура задается вручную. Особенность КТС является пониженная пропускная способность и по этому рекомендована только для теплых полов до 100 кв.м. F. Узел обратного клапана. Блокирует паразитное течение теплоносителя при выключении циркуляционного насоса. Расположение обратного клапана после смесителя, как это сделано у большинства производителей не гарантирует 100% блокировку в случаях фиксации смесителя в определенном положении. G. Разъемный узел подключения потребителей. Необходим для процесса монтажа и некоторых операций промывки системы. H. Узел отсечения от системы отопления. Большинство производителей не использует данный узел из-за ограниченности пространства в котельных частных домов. Конструкция насосных групп GIDRUSS размеров от DN20 до DN32 позволяет добавить данный узел путем предварительной установки на коллектора шаровых кранов НР-ВР на коллектор, а в размере начиная с DN40 краны входят комплект поставки насосных групп для промышленного сегмента. Сервисный функционал узла Визуальная диагностика работы системы: - если температура Т1, Т2 одинаковая - скорее всего вышел из строя циркуляционный насос ЦН; - если температура разница температур Т1, Т2 ниже планируемой (при плановой уличной температуре) - необходимо уменьшить подачу теплоносителя; - если температура разница температур Т1, Т2 выше планируемой, но в доме холодно вероятно засорение приборов отопления. Замена циркуляционного насоса ЦН - закрываем краны К1, К3; - если блока H нет, то придется останавливать всю систему; - с помощью разъемных соединений РС1, РС3 меняем насос; - открываем краны и при необходимости подпитываем систему и выпускаем воздушные пробки; Замена смесителя КС и обратного клапана КО производится после перекрытия кранов К1, К2, К3, К4 с помощью разъемных соединений РС4, РС5, РС8. Если блока H нет, то придется останавливать всю систему. Применение схемы производителями термостатических насосных групп ❌ Не Gidruss Большинство производителей использует схему с функциональными блоками B-C-D-E-G-R, со следующими особенностями: функциональные блоки B,C реализованы в виде шарового крана со встроенным термометром, замена которого обойдется не дешево с ожиданием поставки комплектующих из-за границы; если в решении сторонних производителей имеются коллекторы с интегрированными накидными гайками, то функциональный блок H для них недоступен. ✅ Gidruss! В термостатических насосных группах Gidruss используется схема с функциональными блоками B-C-D-E-F-G-R, что дает ряд приемуществ: обратный клапан расположен на малом контуре, где подача меньше в 6-8 раз, что даёт существенное снижение сопротивление контура и как следствие появляется возможность снизить затраты электроэнергии на циркуляцию теплоносителя в контуре теплых полов или при прочих равных увеличить площадь теплого пола на 10-20% ; для реализации функционала модуля H достаточно установить на коллектор 2 шаровых крана НР-ВР соответствующего размера; функциональные блоки B,C реализованы в виде ремонтопригодной сборки шарового крана с термометром с доступными комплектующими.
