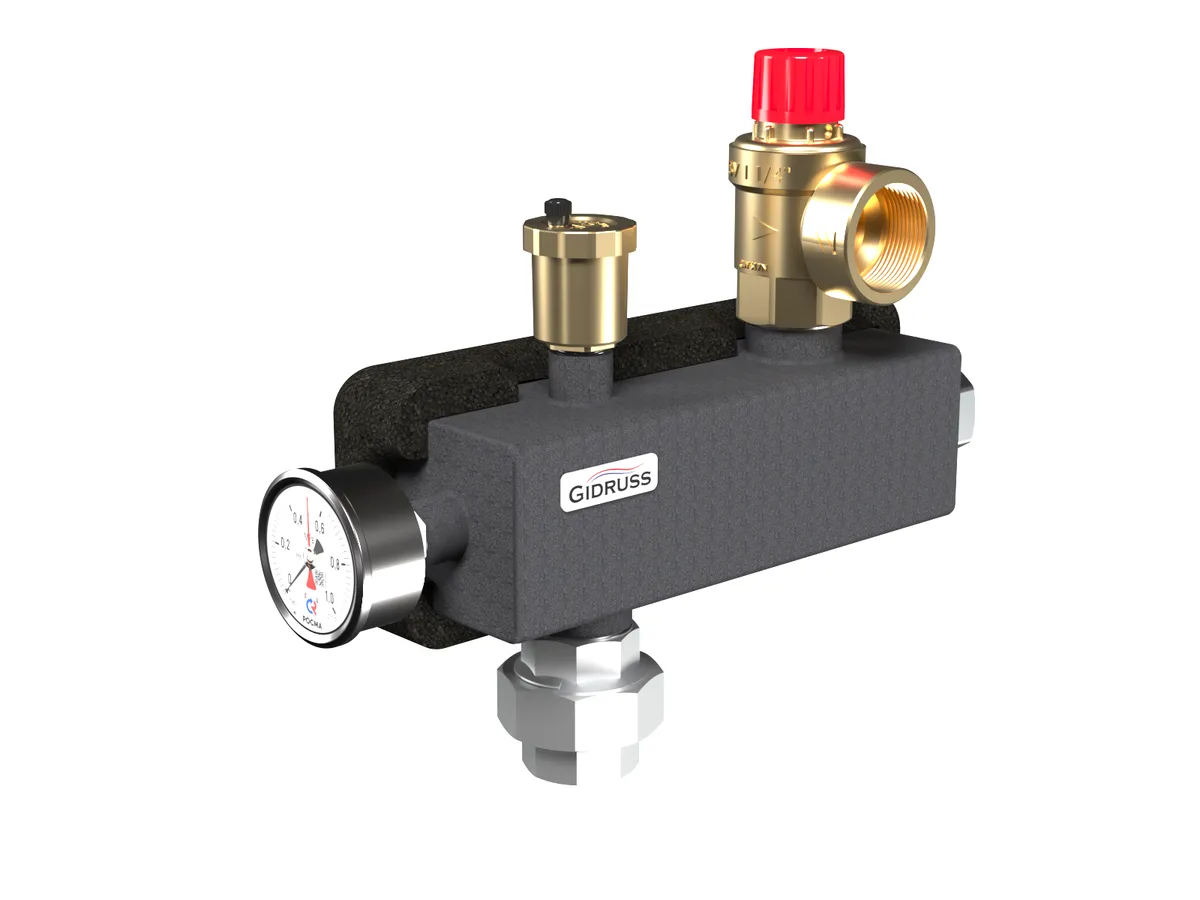

Группа безопасности устанавливается на подающей линии котла или контура отопления после теплообменника до 350 кВт для защиты системы от давления свыше 3 бар, удаление воздуха из теплоносителя и индикации рабочего давления системы отопления.

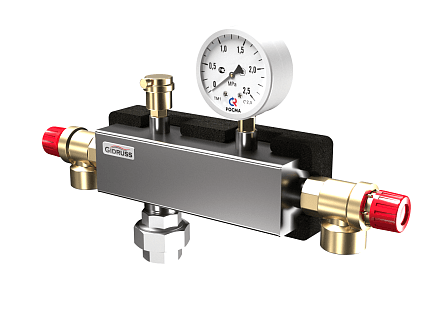

Корпус изделия выполнен из черной стали со сроком службы 15 лет - закажите BSGSS-350-EPP и получите 50 лет эксплуатации для корпуса!

Из чего состоит группа безопасности котла на 300 кВт?

Как установить группу безопасности на котел 250 кВт?

• Устанавливается только на подающей линии котла без установки какой-либо запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3)!
• Как можно ближе к теплообменнику необходимо установить тройник и отвести от него вертикально вверх трубу Ду32 заканчивая её наружной резьбой G 1 ¼″ на которую необходимо установить ответную часть американки из комплекта поставки, после чего собрать компоненты группы на наиболее предпочтительный для Вас уплотнительный материал и прикрутить группу через плоское уплотнение, сориентировав её для удобства визуального считывания показаний давления на шкале показывающего манометра.
• Линию аварийного сброса на выходе из предохранительного клапана необходимо реализовать таким образом, чтобы при срабатывании никто из персонала не пострадал и не было залито оборудование (см. СП 89.13330.2012 пункт 10.2.5).
• Необходимо обеспечить беспрепятственную возможность тестового сброса теплоносителя в рамках сервисных операций (см. СП 89.13330.2016 пункт 10.2.4) с возможностью визуального контроля состояния теплоносителя в том числе для понимания было ли аварийное срабатывание.
• На пути от котла до ГБ не должно быть изгибов трубопроводов (воздушных карманов), препятствующих отведению воздуха.

BSG-350.EPP является достойным аналогом европейской продукции с артикулами: 85537079, FD42, 77 628.

Пример кейсов комплектации от Gidruss

Вместо запроса на отдельную позицию - опишите Вашу задачу и мы предложим Вам комплексное решение (см. пример ниже).

Запрос пользователя:
Необходима система отопления из двух напольных котлов по 150 кВт на 3 потребителя: тепловентиляторы, бойлер и вентиляция.

Предложение от Gidruss на основное оборудование с бесплатной 3D-компоновкой в вашей котельной:

1. Группа безопасности BSG-350.EPP х 1 шт (устанавливается на подающей линии вторичного контура теплообменника).

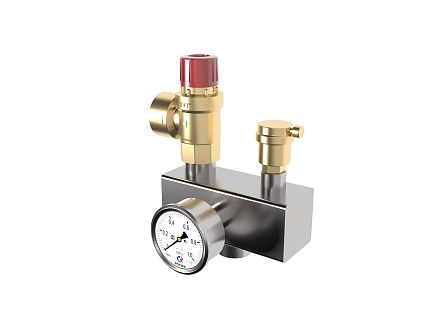

2. Группа безопасности BSGSS-200 x 2 шт (устанавливается на подаче каждого котла).
3. Модульный коллектор MK-400-2x50 х 1 шт (объединяет котлы в каскад для их подключения к теплообменнику).
4. Гидрострелка GR-400-65 (фл. Ду65 до 400 кВт) х 1 шт (объединяет котлы в каскад для их подключения к теплообменнику).
5. Модульный коллектор MK-400-3x32 х 1 шт (для подключения пяти потребителей DN32 к вторичному контуру теплообменника).
6. Насосная группа смесительная NG-32C x 1 шт (для потребителей с регулировкой температуры).
7. Насосная группа прямая NG-32 x 2 шт (для подогрева ГВС в бойлере косвенного нагрева и входящего воздуха для вентиляции).

Если Вам нужно все это детально спроектировать: Закажите проект системы отопления в GIDRUSS.
