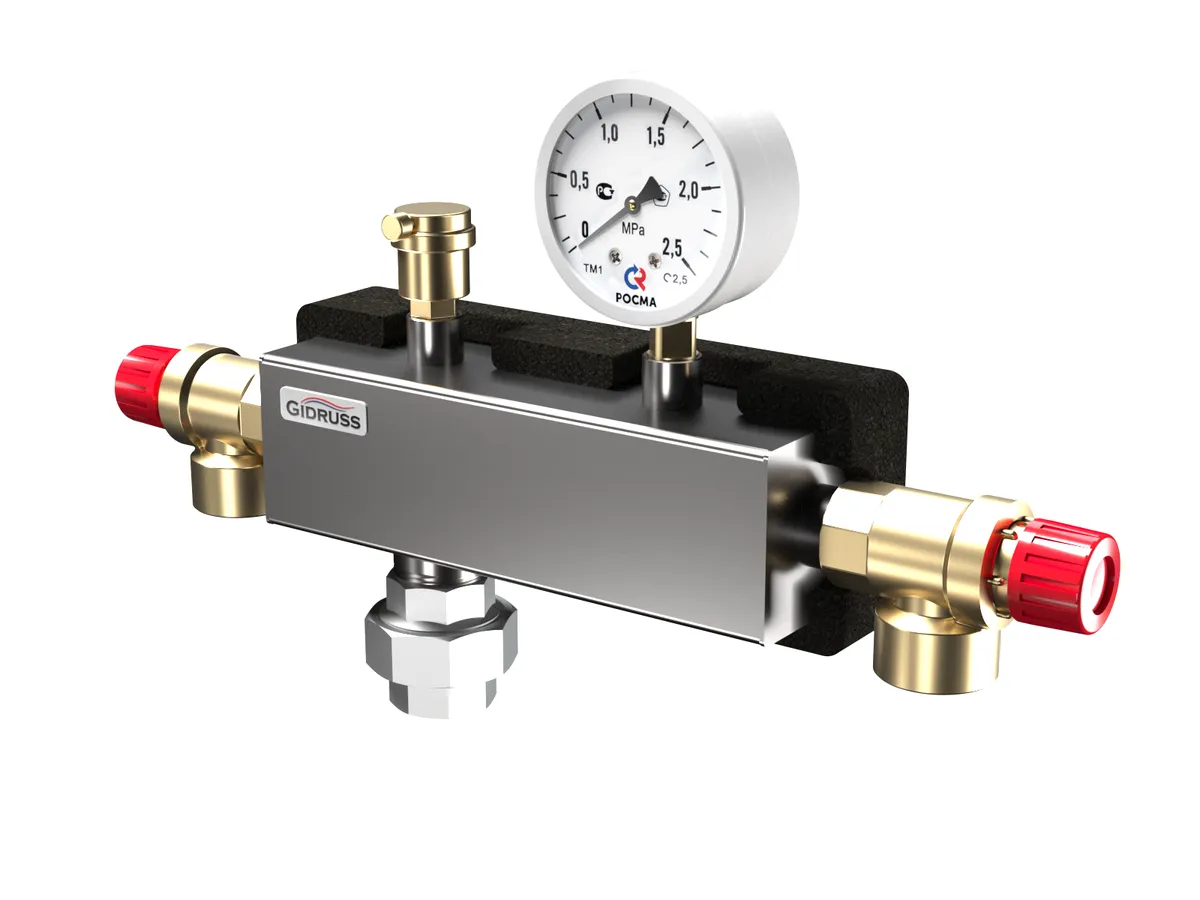

Группа безопасности с корпусом из нержавеющей стали AISI 304 необходима для защиты контура отопления от давления свыше 3 бар, удаление воздуха из теплоносителя и индикации рабочего давления.Надежность срабатывания обеспечивается двумя предохранительными клапанами.Устанавливается на подающей линии котла или контура отопления после теплообменника до 350 кВт.

Из чего состоит группа безопасности котла ?

1. Два предохранительного клапана на 3 bar для защиты системы от превышения давления.
2. Автоматический воздухоотводчик для отведения воздуха.
3. Манометр 100 мм для индикации рабочего давления системы.
4. Быстро-разъемное соединение для обслуживания группы безопасности Rp 1 ¼″ (ВР) при выключенном котле.

Как установить группу безопасности для системы отопления 250 300 350 кВт?

• Устанавливается на подающей линии котла без установки какой-либо запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3).
• Если в системе отопления используется схема с теплообменником, то группа безопасности должна стоять на подающей линии после теплообменника, например если в системе два котла по 150 кВт, то на каждом из них должна стоять своя группа группа безопасности меньшей мощности, например BSGSS-200 ,а после теплообменника нужно поставить группу безопасности уже на суммарную мощность каскада - BSGSS-350.EPP.
• Длинна трубопровода от котла до предохранительного клапана должна быть не более 1 м !
• Линию аварийного сброса на выходе из предохранительного клапана необходимо реализовать таким образом, чтобы при срабатывании никто из персонала не пострадал и не было залито оборудование (см. СП 89.13330.2012 пункт 10.2.5).
• Необходимо обеспечить беспрепятственную возможность тестового сброса теплоносителя в рамках сервисных операций (см. СП 89.13330.2016 пункт 10.2.4) с возможностью визуального контроля состояния теплоносителя в том числе для понимания было ли аварийное срабатывание.
• На пути от котла до ГБ не должно быть изгибов трубопроводов (воздушных карманов), препятствующих отведению воздуха.

Пример кейсов комплектации от Gidruss

Не стесняйтесь обобщить Ваш запрос и вместо заказа отдельной позиции опишите Вашу основную задачу по примерам ниже.

Запрос пользователя:
Необходимо сделать систему из двух конденсационных котлов по 150 кВт на 3 потребителя: система отопления с регулировкой температуры, бойлер и вентиляция.

Предложение от Gidruss на основное оборудование с бесплатной 3D-компоновкой в вашей котельной:

1. Пластинчатый теплообменник DN65 на 400 кВт х 1 шт (для продления срока службы и сохранения гарантии конденсационных котлов).
2. Группа безопасности BSGSS-350.EPP х 1 шт (устанавливается на подающей линии вторичного контура теплообменника).
3. Группа безопасности BSGSS-200 x 2 шт (устанавливается на подаче каждого котла).
4. Модульный коллектор MKSS-400-2x50 х 1 шт (объединяет котлы в каскад для их подключения к теплообменнику).
5. Модульный коллектор MKSS-400-3x32 х 1 шт (для подключения пяти потребителей DN32 к вторичному контуру теплообменника).
6. Насосная группа смесительная NGSS-32C x 1 шт (для потребителей с регулировкой температуры).
7. Насосная группа прямая NGSS-32 x 2 шт (для подогрева ГВС в бойлере косвенного нагрева и входящего воздуха для вентиляции).

Если Вам нужно все это детально спроектировать: Закажите проект системы отопления в GIDRUSS .
