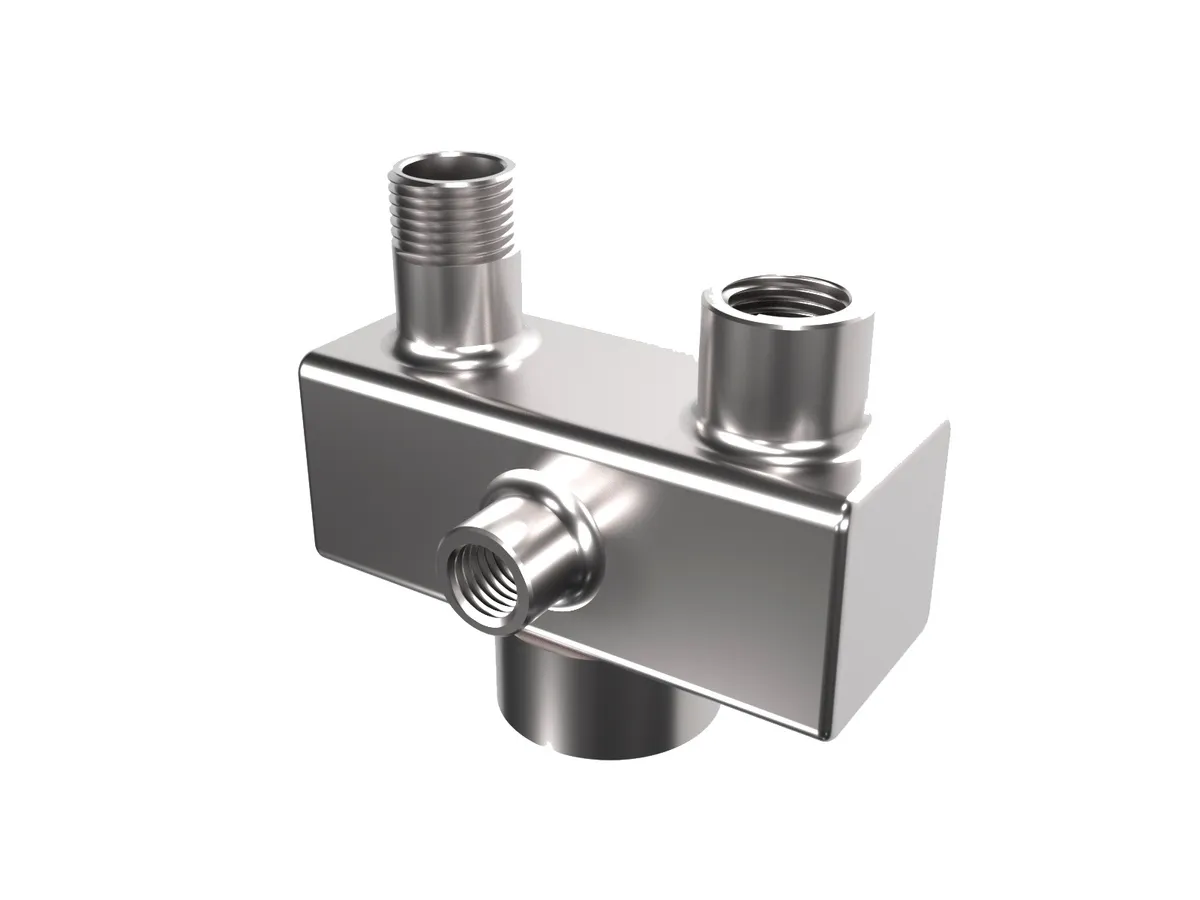

Основание группы безопасности BSGSS-25.BASIS предназначено для самостоятельной сборки группы безопасности котла в целях защиты системы отопления от скачков давления, выведения воздуха и индикации рабочего давления c гарантией 12 лет и сроком службы 50 лет.

Как собрать группу безопасности для котлов до 50 кВт ?

Комплектация основания группы безопасности:

1. предохранительный клапан с вводным патрубком ½″ ВР;
2. автоматический воздухоотводчик ½" НР (желательно с обратным клапаном или отсечным краном);
3. манометр осевой ½" НР или ¼" ВР;
4. переходная футорка ½" НР - ¼" ВР, если размер подключения манометра ¼" НР.

Если у Вас нет времени заниматься комплектацией или Вас не устраивает качество китайских комплектующих - закажите группу безопасности, скомплектованную европейскими компонентами: BSGSS-25 (мощность до 50 кВт, 3 бар) .

Если мощность Вашего котла превышает 50 кВт - заказывайте более мощные группы безопасности:

• BSGSS-100 (мощность от 60 до 100 кВт, 3 бар)
• BSGSS-200 (мощность от 120 до 200 кВт, 3 бар)
• BSGSS-350 (мощность от 201 до 350 кВт, 3 бар)

Как установить группу безопасности для котла до 50 кВт?

1. Купите основание BSGSS-25.BASIS из нержавеющей стали, применение которой обусловлено повышенной коррозионной нагрузкой на выходе из котла, где самая высокая температура, а значит повышенное воздухоотделение.
2. Установите надежный предохранительный клапан, манометр и автоматический воздухоотводчик (желательно через кран или обратный клапан). Настоятельно рекомендуем покупать сразу 2 комплекта этих элементов, так как в отличии от основания они служат не более 5-10 лет.
3. Подключите собранную группу безопасности как можно ближе к котлу без запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3 ) таким образом, чтобы исключить воздушные карманы и исключить попадание струи аварийного сброса на человека и оборудование!

Примеры комплектации систем отопления

① Два напольных котла по 50 кВт в каскаде, подключенных через гидрострелку к системе отопления 100 кВт

• Группы безопасности для монтажа на подаче каждого котла BSGSS-25 (мощность до 50 кВт, 3 бар) x 2 шт.
• Прямые насосные группы для подключения котлов к каскадному коллектору NG-32 (прямая, стальная) или NGSS-32 (прямая, нержавеющая) x 2 шт.
• Коллектор для соединения котлов в каскад и их подключение к гидрострелке MKSS-150-2x32 (нержавеющий) или MK-150-2x32 (стальной) .
• Гидрострелка GRSS-150-40 (нержавеющая) , GR-150-40 (стальная) .
• Выберите коллектор для распределения теплоносителя по контурам после гидрострелки MKSS-150 (нержавеющие) или MK-150 (стальные) .
• Насосные группы DN25 для подключения потребителей до 60 кВт.
• Насосные группы DN32 для подключения потребителей до 30-100 кВт.

② Три напольных котла по 49 кВт в каскаде, подключенных через теплообменник к системе отопления 147 кВт

• Группы безопасности для монтажа на подаче каждого котла BSGSS-25 (мощность до 50 кВт, 3 бар) x 3 шт.
• Прямые насосные группы для подключения котлов к каскадному коллектору NG-32 (прямая, стальная) или NGSS-32 (прямая, нержавеющая) x 2 шт.
• Коллектор для соединения котлов в каскад и их подключение к теплообменнику MKSS-250-3x32 (нержавеющий) .
• BSGSS-200 (мощность до 200 кВт, 3 бар) х 1 шт устанавливается после теплообменника для защиты вторичного контура.
• Выберите коллектор для распределения теплоносителя по контурам после теплообменника из серии MKSS-200 (DN50) .
• Насосные группы DN25 для подключения потребителей до 60 кВт.
• Насосные группы DN32 для подключения потребителей до 30-100 кВт.
• Насосные группы DN50 для подключения потребителей до 80-250 кВт.
