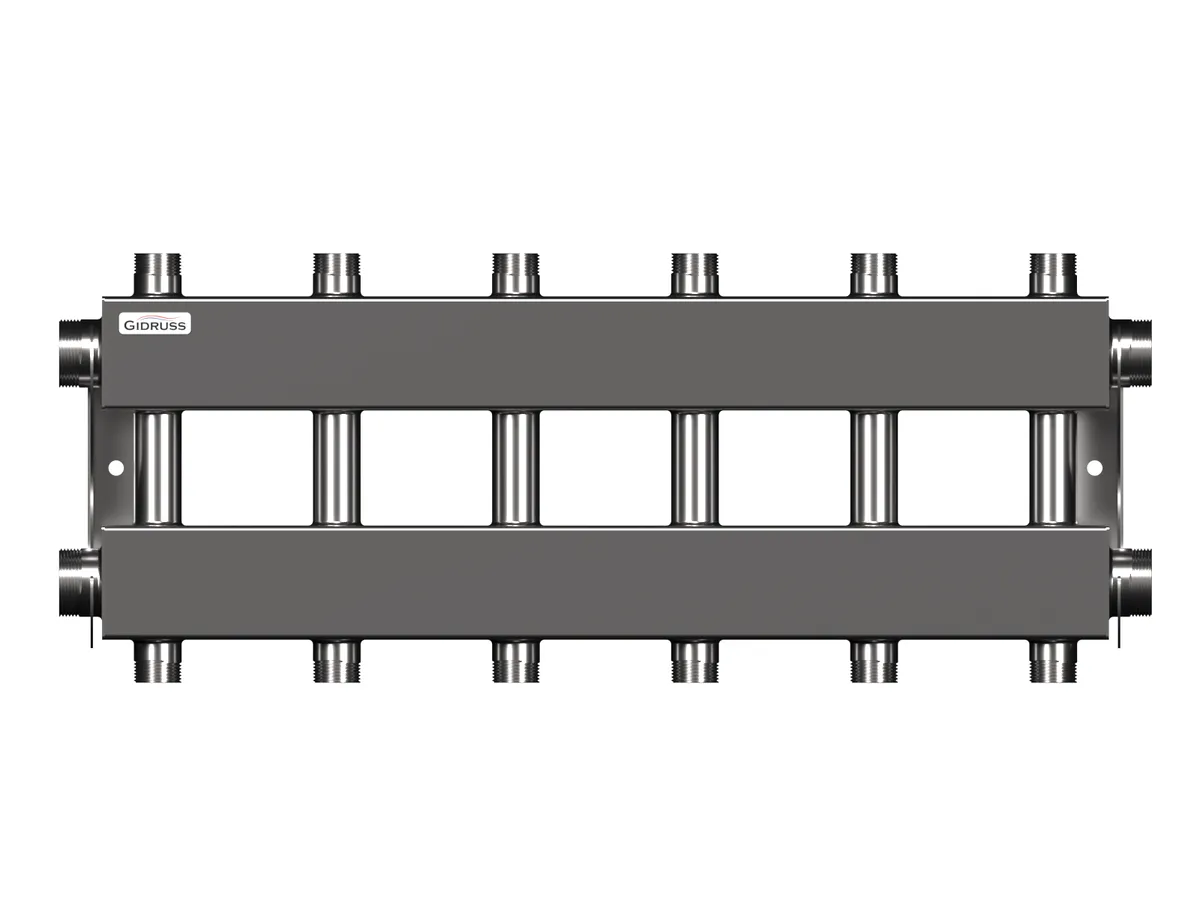

Артикул:1R 01504 17
MKSS-150-6DUx25
до 150 кВт, 2 магистр. подкл. G 1½″, 3 контура G 1″ вверх и 3 внизОсновные характеристики
Материал исполнения:Нержавеющая сталь AISI 304
Количество контуров:
7
Магистральное присоединение:G 1½″ (НР)
Мощность максимальная, кВт:
150
Мощность минимальная, кВт:
61
Максимальная подача, м³/ч:
6.4
Логистические параметры
Масса брутто, кг:11.7
Размеры упаковки, (Д x Ш х В), мм:950 x 380 x 120
Объем упаковки, м³:0.04332
55 800 ₽ Розничная цена
В наличии у производителя:
6 шт
Продукция из этой же серии
Описание
Используется в основательных системах отопления со сроком службы более 50 лет для распределения теплоносителя на 6-7 контуров DN25, подключенных вертикально и дополнительным контуром повышенной мощности DN40, подключенным сбоку.
⚠ Гарантия составляет 12 лет!
🔌 Как подключить коллектор к системе отопления?
- Подключение котла может осуществляться как справа так и слева.
-
С противоположными от подключения котла магистралями можно поступить следующим образом:
- если нужны только вертикальные потребители - можно их просто заглушить;
- можно подключить к ним потребитель повышенной мощности с помощью прямой насосной группы DN32 или DN40
- можно расширить систему дополнительной секцией модульного коллектора серии MK-150 - именно поэтому они и называются модульными! - Для подключения потребителей используйте насосные группы DN25 от Gidruss.
- Если Ваш котел не имеет встроенного насоса и он не требователен к минимальному расходу теплоносителя, то данный коллектор можно подключить напрямую к котлу и тогда циркуляция теплоносителя через теплообменник котла будет производиться насосами потребителей. Только позаботьтесь о том, чтобы хотя бы один из насосов никогда не отключался, иначе котел будет регулярно перегреваться и выйдет из строя намного раньше положенного срока.
- Для долгосрочной эксплуатации и сохранения гарантии для соединения коллектора с гидрострелкой или нескольких коллекторов друг с другом используйте разъемные соединения под плоские уплотнения: FIT.KBRS-40 либо аналоги других производителей.
⚠ Советы от ведущего производителя гидравлической обвязки GIDRUSS
Все характеристики
Основные характеристики
Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
7
Максимальная подача, м³/ч:
6.4
Мощность максимальная, кВт:
150
Мощность минимальная, кВт:
61
Максимальная отапливаемая площадь, м²:
1200
Магистральное присоединение:
G 1½″ (НР)
Подключения потребителей:
G 1″ (НР)
Межосевое расстояние, мм:
125/160
Вылет от стены, мм:
90...120
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
950 x 380 x 120
Объем упаковки, м³:
0.04332
Длина, мм:
950
Ширина, мм:
380
Высота, мм:
120
Преимущества продукции Gidruss
Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси
Подробнее
Любое пространственное положение сэкономит место в котельной!
- Изделия GIDRUSS абсолютно симметричны и соосны,
- Котел можно располагать слева и справа
- Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Документация BIM

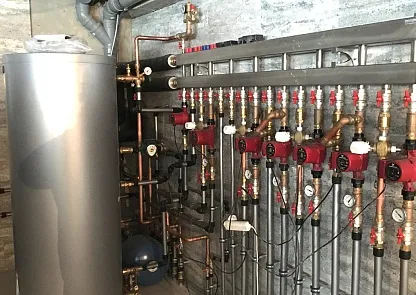

Готовые объекты
1
Вопросы и ответы
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Как поменять местами подающую линию с обратной для коллектора с гидрострелкой BM-...-...DU?
Разверните балансировочный коллектор BM/BMSS на 180° вокруг горизонтальной оси вдоль корпусов коллектора:
Перейти на вопрос Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!
Сэкономьте свое время и отправьте запрос на бесплатный подбор основного оборудования котельной.
