Артикул:NG 32000 25
NG-32
1¼″, прямая, краны GIDRUSS с термометрамиМатериал исполнения:Латунь ЛС 59
Магистральное присоединение:dn32 (G 1¼″)
Мощность максимальная, кВт:
100 (при ΔT=20°С)
Мощность минимальная, кВт:
41
Максимальная подача, м³/ч:
4.3
Логистические параметры
Масса брутто, кг:4.3
Размеры упаковки, (Д x Ш х В), мм:560 x 270 x 110
Объем упаковки, м³:0.01663
30 800 ₽ Розничная цена

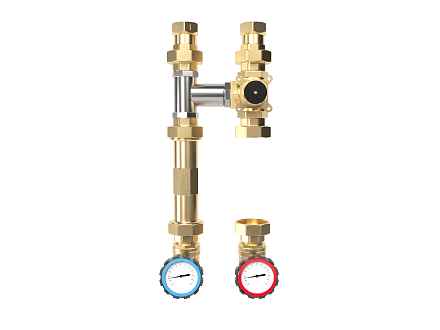

Продукция из этой же серии
Описание
NG-32 применяется в автономных котельных основательных объектов для подключения к системе высокотемпературного потребителя DN32 без регулировки температуры (радиаторы, бойлеры ГВС, теплообменники бассейна, вентиляции и т.д.). Ключевым преимуществом является отсутствие стальных элементов, что дает возможность эксплуатировать в течении неограниченного времени с гарантией производителя 7 лет!
🔌 Как подключить насосную группу dn32 без смесителя?
Насосная группа NG-32 совместима со следующим оборудованием гидравлической обвязки котельной:- Линейки модульных коллекторов: MK-150, MK-250, MK-400, MK-600, MK-1000; MK-1200;
- Гидрострелки для реализации схемы с подключением одного контура с насосом повышенной мощности: GR-80-32.EPP; GR-100-32;
- Линейки балансировочных коллекторов для подключения бокового контура повышенной мощности: BM-80;
🛑 Когда не следует применять прямую насосную группу ду32 ?
- Если Вам советуют поставить несколько насосных групп - закажите проект отопления в GIDRUSS и мы минимизируем их количество.
- Если требуется автоматическая регулировка температуры потребителя - заказывайте NG-32C
- Если требуется задействовать насос DN25 - заказывайте NG-25
Все характеристики
Основные характеристики
Материал исполнения:
Латунь ЛС 59
Максимальная подача, м³/ч:
4.3
Мощность максимальная, кВт:
100 (при ΔT=20°С)
Мощность минимальная, кВт:
41
Максимальная отапливаемая площадь, м²:
800
Магистральное присоединение:
dn32 (G 1¼″)
Подключения потребителей:
dn32 (Rp 1¼″ ВР)
Межосевое расстояние, мм:
125
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
560 x 270 x 110
Объем упаковки, м³:
0.01663
Длина, мм:
560
Ширина, мм:
270
Высота, мм:
110
Преимущества продукции Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.
Подробнее☝Рекомендация производителя
Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Обратный клапан до смесителя существенно снижает сопротивление контура
- существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
- перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

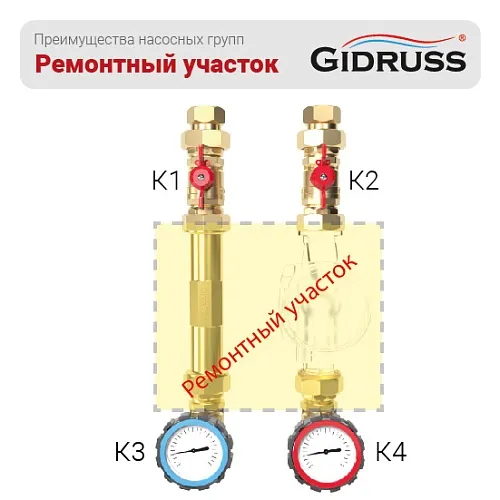

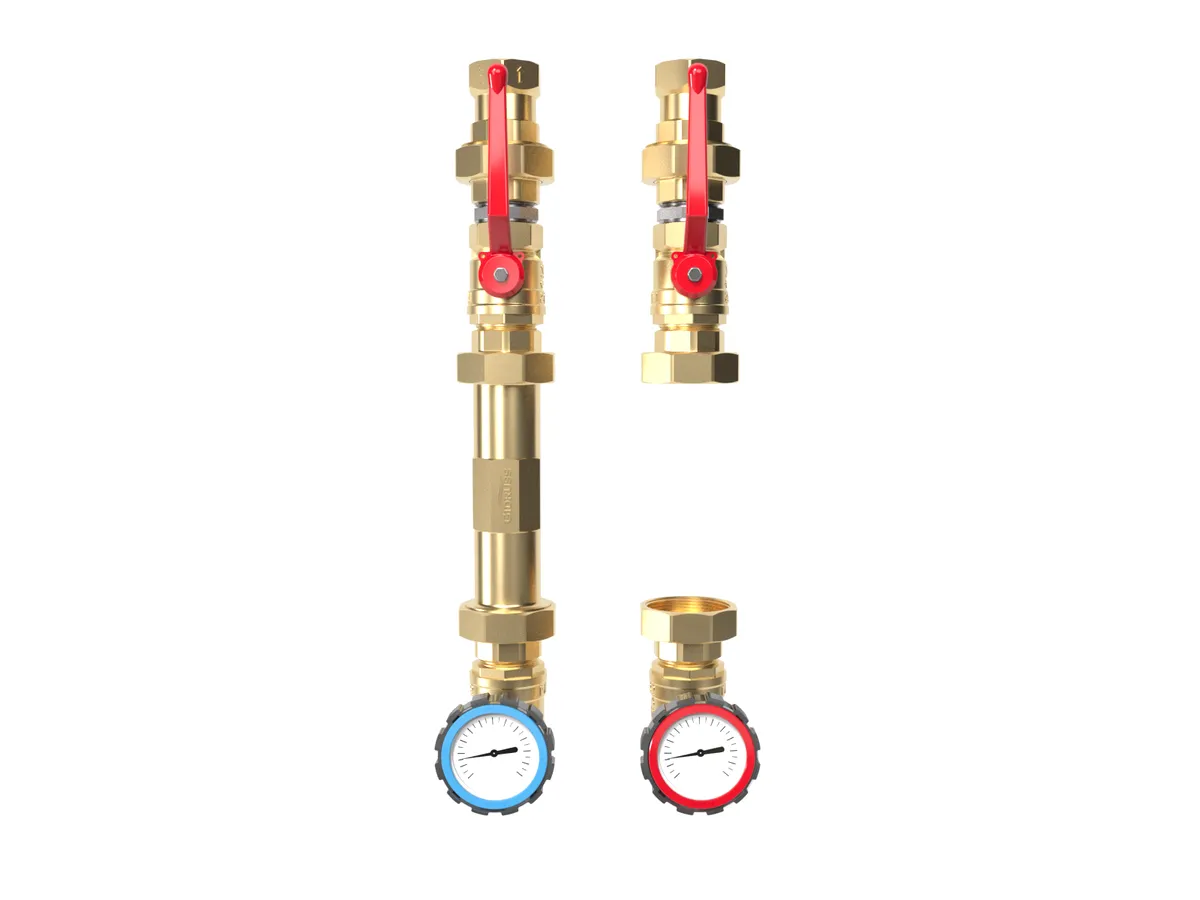

Ремонтный участок с накидными гайками повышает удобство обслуживания
- Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
- Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

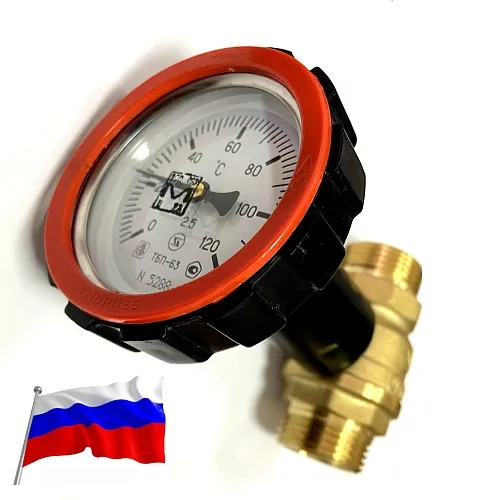

Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

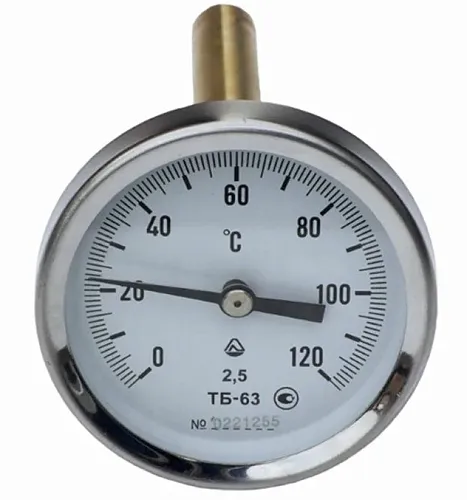

Точные удобочитаемые термометры D=63 мм
- Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
- Диаметр 63 мм позволяет с одного взгляда считывать температуру
Документация BIM
Скачать всю документацию
Универсальные спецификации

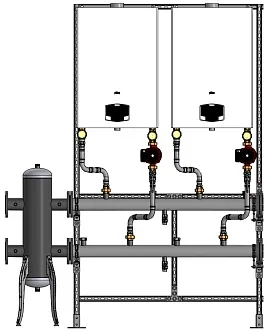

Котельная 300 кВт для отопления цеха, склада, ангара, автомойки - TU-DN80-KK600-F2

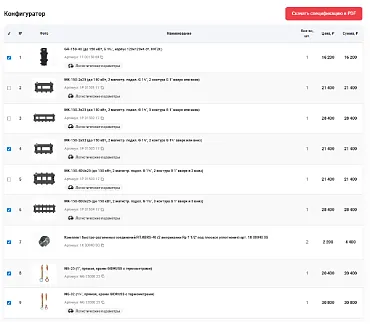

Перейти в конфигуратор комплекта Спецификация: [15]
Полная спецификация газовой котельной 300 кВт на 3 контура (возможность увеличения до 600 кВт с доп. потребителями) TU-DN80-F0001
Перейти в конфигуратор комплекта Спецификация: [19]

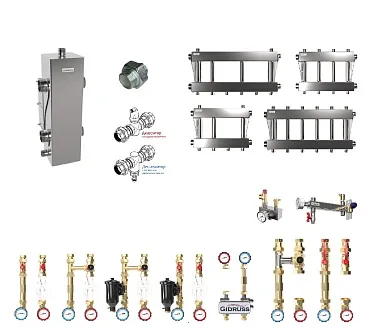

Конструктор спецификации котельной до 150 кВт в стальном исполнении ⇒ TU-DN40-00
Перейти в конфигуратор комплекта Спецификация: [20]

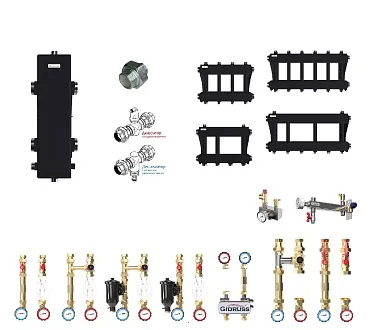

Конструктор спецификации котельной до 250 кВт в стальном исполнении ⇒ TU-DN50-00
Перейти в конфигуратор комплекта Спецификация: [26]
Конструктор спецификации котельной до 250 кВт в нержавеющем исполнении ⇒ TU-DN50-01
Перейти в конфигуратор комплекта Спецификация: [28]
TU-DN65-00 - Конструктор спецификации котельной до 400 кВт в стальном исполнении
Перейти в конфигуратор комплекта Спецификация: [24]
TU-DN65-01 - Конструктор спецификации котельной до 400 кВт в нержавеющем исполнении
Перейти в конфигуратор комплекта Спецификация: [22]

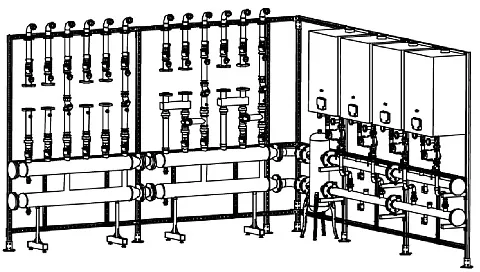

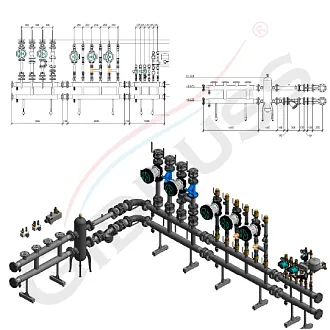

TU-DN80-00 - Шаблон спецификации котельной 300-600 кВт в стальном исполнении
Перейти в конфигуратор комплекта Спецификация: [24]
Конструктор спецификации котельной до 1 мВт в стальном исполнении ⇒ TU-DN100-00
Перейти в конфигуратор комплекта Спецификация: [20]
Конструктор спецификации котельной до 1.2 мВт в стальном исполнении ⇒ TU-DN125-00
Перейти в конфигуратор комплекта Спецификация: [23]
Конструктор спецификации котельной до 2 мВт в стальном исполнении ⇒ TU-DN150-00
Перейти в конфигуратор комплекта Спецификация: [23]
Примеры применения в схемах
Схема отопления частного дома с газовым и электрическим котлом
Схема обвязки 2 настенных газовых котлов каскадом до 600 кВт
Простая схема отопления радиаторами и теплым полом с двухконтурным газовым или электрическим котлом
Схема отопления с настенным котлом и гидрострелкой
Схема отопления для напольного газового котла с гидрострелкой GR(SS)-100 G 1¼" (модернизация)
Самая бюджетная схема отопления на 2 контура на базе TGR(SS)
Простая схема отопления на 3 контура на базе TGR(SS)
Cхема отопления частного дома настенным газовым котлом
Схема отопления с напольным газовым котлом и резервным электрическим
Отопление в деревянном доме
Отопление с буферной емкостью - схема с твердотопливным и электрическим котлом

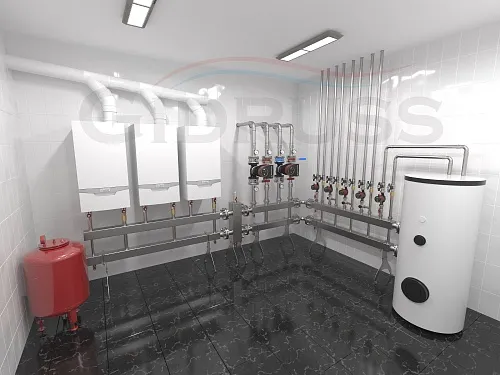

Каскадные котельные - схема систем отопления и типовые решения
Вопросы и ответы
Как поменять местами подающую и обратную линию насосной группы?
Последовательность действий по замене подачи и обратки:
- Отсоедините смесительный узел.
- Поверните его на 180 градусов по горизонтальной оси направленной от стены.
- Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
- Установите смесительный узел обратно.
.Дополнительная информация о расширительных баках
- Как правильно подобрать насосную группу!
- Сэкономьте свое время и отправьте запрос на бесплатный подбор насосных групп и прочего оборудования котельной.
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
