Name: Насосная группа термостатическая ду20 с клапаном Stout NGSS-20CTS (20-43°С)
Brand: GIDRUSS
SKU: NG 20A30 22
Price: 21300 RUB
Availability: InStock

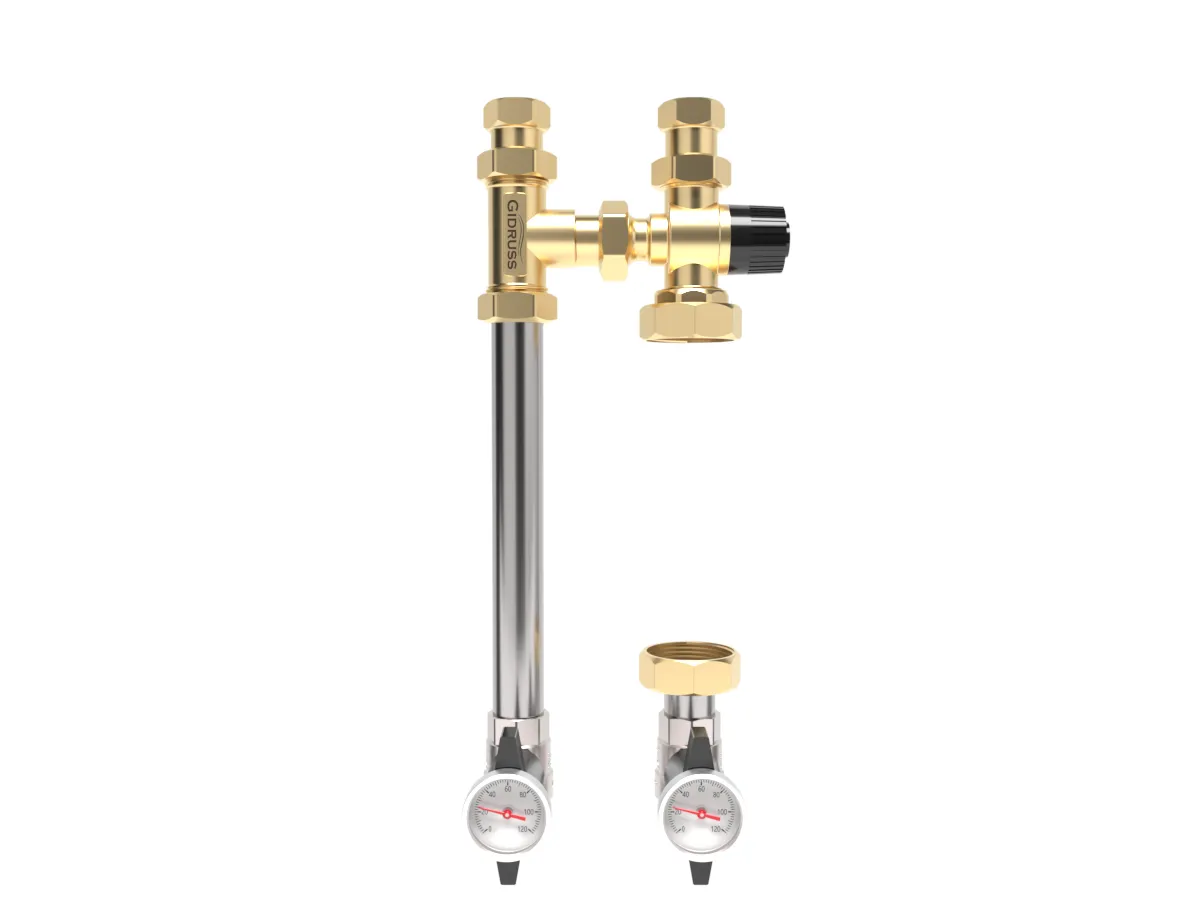

Насосная группа термостатическая ду20 с клапаном Stout

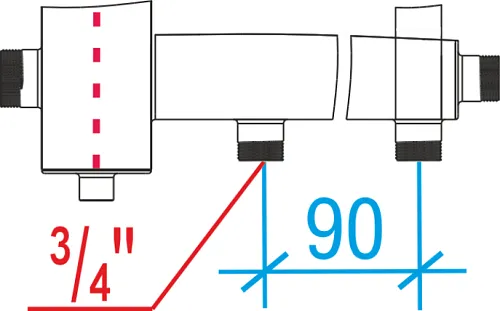

Насосная группа термостатическая ду20 размеры

Артикул:NG 20A30 22

NGSS-20CTS [20-43°С]

нерж., ¾″, 90 мм, термостатический смеситель KVs 2.5, 20-43°С

Материал исполнения:

Нержавеющая сталь AISI 304

Магистральное присоединение:

G ¾″ (НР)

Мощность максимальная, кВт:

Мощность минимальная, кВт:

Максимальная подача, м³/ч:

Размеры упаковки, (Д x Ш х В), мм:

400 x 210 x 95

Объем упаковки, м³:

0.00798

Снято с производства

21 300 ₽

28 400 ₽

-25%

В наличии у производителя:

4 шт

Усовершенствованная модель - NG-20CTS-20-43 (латунь, ¾″, 90 мм, термостатический смеситель 20-43°С, KVs 2.5)

Продукция из этой же серии

Описание

Предназначена для подключения к коллектору с выходами G 3/4" (90 мм) потребителя с ручной регулируемой температуры в диапазоне от 20 до 43°С, это может быть классический теплый пол или низко-температурная радиаторная система.

⚖ Как устроена термостатическая насосная группа для теплого пола ду20 ?

В насосной группе используется проверенный временем термостатический смеситель европейского производства.
Обратный клапан c фторопластовым седлом, установленный до смесителя, обеспечит 100% исключение паразитного потока теплоносителя в случае автоматического выключения контура автоматикой
Отсечные краны обеспечат отсечение контура от системы для проведения ремонтных работ в котельной
Термометры обеспечивают визуальный контроль работы контура.

🔌 Как подключить термостатическую насосную группу к теплому полу?

Насосная группа NGSS-20CTS совместима со следующим оборудованием гидравлической обвязки котельной:

🛑 Когда не следует применять термостатическую насосную группу 20-43°С?

Если у Вас нет проекта теплых полов, а нужно подогревать площадь свыше 100 м², кстати можно заказать проект теплых полов в GIDRUSS.
Если не хотите регулярно ходить в котельную для регулировки температуры и Вам требуется автоматическое регулирование закажите NGSS-20C.
Если у Вас дом с отоплением только теплыми полами или фундамент УШП (утепленная шведская плита) и требуется температура теплоносителя свыше 43°С - заказывайте NGSS-20CTS (35-60°С).
Если нет необходимости регулировать температуру (например для радиаторов) - заказывайте NGSS-20.
Если у Вас коллектор с осевыми расстояниями 125 мм G 1″ или необходима подача от 1.7 до 2.6 м³/ч заказывайте: NGSS-25CTS (20-43°С).

Все характеристики

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Максимальная подача, м³/ч:

Мощность максимальная, кВт:

Мощность минимальная, кВт:

Максимальная отапливаемая площадь, м²:

250

Магистральное присоединение:

G ¾″ (НР)

ТХ: KVs, м³/ч:

2.5

Межосевое расстояние, мм:

Размеры упаковки, (Д x Ш х В), мм:

400 x 210 x 95

Объем упаковки, м³:

0.00798

Длина, мм:

400

Ширина, мм:

210

Высота, мм:

Преимущества продукции Gidruss

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Подробнее

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Подробнее

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Подробнее

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Подробнее

Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!

Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".

Подробнее

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру

Документация BIM

NGSS-20CTS(20-43).24_ТЛ.pdf

Скачать всю документацию

Универсальные спецификации

Конструктор обвязки котельной с настенным котлом и гидрострелкой ⇒ TU-DN20-BM-00

С помощью этой универсальной спецификации можно собрать узел любой конфигурации

Перейти в конфигуратор комплекта

Спецификация: [25]

Примеры применения в схемах

Схема отопления двухэтажного дома газовым настенным одноконтурным котлом

Схема отопления двухэтажного дома газовым котлом настенным одноконтурным (пример готовой котельной)

Вопросы и ответы

Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

Отсоедините смесительный узел.
Поверните его на 180 градусов по горизонтальной оси направленной от стены.
Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
Установите смесительный узел обратно.
