Главная Каталог продукции (BIM, CAD)Насосная группаNGSS-20CTS [35-60°С]

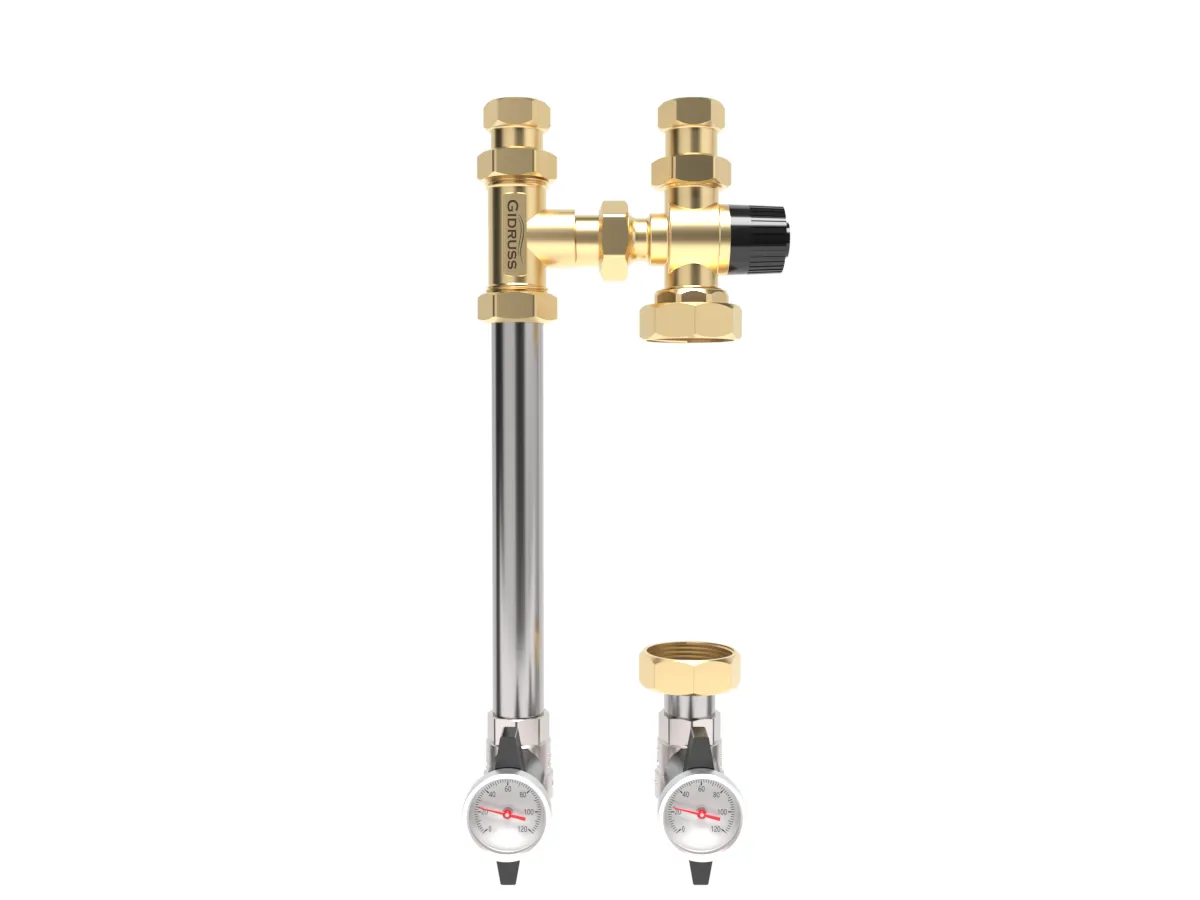

Насосная группа ду 20 с термостатическим клапаном для радиаторов, конвекторов, УШП NGSS-20CTSНасосная группа ду 20 с термостатическим клапаном для радиаторов, конвекторов, УШП размеры
Насосная группа ду 20 с термостатическим клапаном для радиаторов, конвекторов, УШП NGSS-20CTS
Артикул:NG 20A20 22

NGSS-20CTS [35-60°С]

нерж., ¾″, 90 мм, термостатический смеситель KVs 2.5, 35-60°С
Материал исполнения:
Нержавеющая сталь AISI 304
Магистральное присоединение:
G ¾″ (НР)
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная подача, м³/ч:
1
Размеры упаковки, (Д x Ш х В), мм:
400 x 210 x 95
Объем упаковки, м³:
0.00798
Снято с производства
21 300 ₽
28 400 ₽
-25%
В наличии у производителя:
3 шт
Усовершенствованная модель - NG-20CTS-35-60 (латунь, ¾″, 90 мм, термостатический смеситель 35-60°С, KVs 2.5)
Продукция из этой же серии
KIT.NG-20CTS [20-43°С] (латунь, ¾″, 90 мм, термостатический смеситель KVs 2.5, 20-43°С)
KIT.NG-20C (латунь, ¾″, 90 мм, поворотный смеситель Wester KVs 6.3)
NG-20 (прямая, латунная, без насоса, вх. DN20, вых. DN25, 90 мм, ремонтопригодная сборка на EPDM-прокладках)
NG-20C (латунь, ¾″, 90 мм, трехходовый поворотный смеситель Wester KVs 6.3)
NG-20CTS-20-43 (латунь, ¾″, 90 мм, термостатический смеситель 20-43°С, KVs 2.5)
NG-20CTS-35-60 (латунь, ¾″, 90 мм, термостатический смеситель 35-60°С, KVs 2.5)
Насосная группа термостатическая ду20 с клапаном Stout
Описание
Предназначена для подключения к коллектору с выходами G 3/4" (90 мм) потребителя с ручной регулируемой температуры в диапазоне от 35 до 60°С, это может быть небольшая сеть радиаторов (до 10 шт), конвекторов, теплого пола глубокого заложения с толщиной стяжки над поверхностью трубы более 80 мм в т.ч. УШП с отоплением.

⚖ Как устроена насосная группа с термостатическим клапаном для теплого пола ду20 ?

  • В насосной группе используется проверенный временем термостатический смеситель европейского производства.
  • Обратный клапан c фторопластовым седлом, установленный до смесителя, обеспечит 100% исключение паразитного потока теплоносителя в случае автоматического выключения контура автоматикой
  • Отсечные краны обеспечат отсечение контура от системы для проведения ремонтных работ в котельной
  • Термометры обеспечивают визуальный контроль работы контура.

🔌 Как подключить насосную группу с термостатическим смесителем к теплому полу?

Насосная группа NGSS-20CTS совместима со следующим оборудованием гидравлической обвязки котельной:

🛑 Когда не следует применять насосную группу с термостатическим смесителем ду20?

  • Если у Вас нет проекта теплых полов, а нужно подогревать площадь свыше 100 м², кстати можно заказать проект теплых полов в GIDRUSS.
  • Если не хотите регулярно ходить в котельную для регулировки температуры и Вам требуется автоматическое регулирование закажите NGSS-20C.
  • Если у Вам нужен другой диапазон регулировки температур - заказывайте NGSS-20CTS (20-43°С).
  • Если нет необходимости регулировать температуру (например для радиаторов) - заказывайте NGSS-20.
  • Если у Вас коллектор с осевыми расстояниями 125 мм G 1″ или необходима подача от 1.7 до 2.6 м³/ч заказывайте: NGSS-25CTS (35-60°С).
Все характеристики

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Максимальная подача, м³/ч:
1
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная отапливаемая площадь, м²:
250
Магистральное присоединение:
G ¾″ (НР)
ТХ: KVs, м³/ч:
2.5
Межосевое расстояние, мм:
90
Размеры упаковки, (Д x Ш х В), мм:
400 x 210 x 95
Объем упаковки, м³:
0.00798
Длина, мм:
400
Ширина, мм:
210
Высота, мм:
95
Преимущества продукции Gidruss

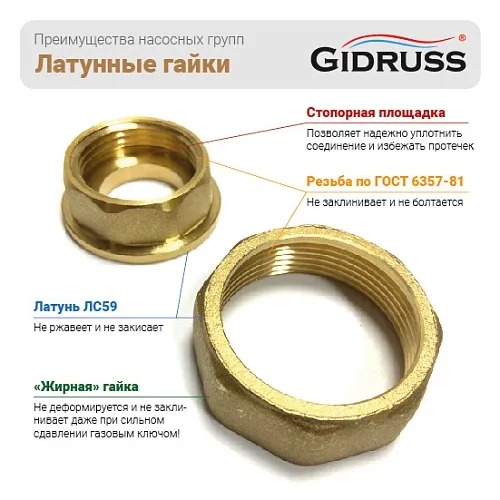

Прочные латунные гайки от Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
  • существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
  • перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее

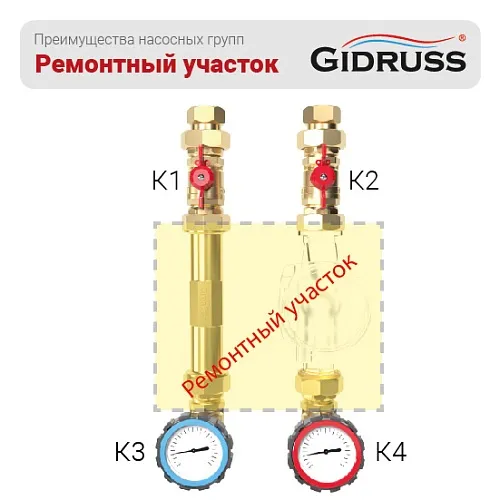

Ремонтный участок с накидными гайками повышает удобство обслуживания
Ремонтный участок с накидными гайками повышает удобство обслуживания
  1. Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
  2. Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Подробнее

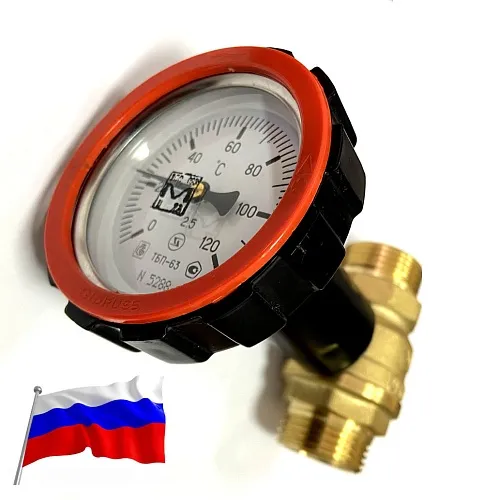

Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее
Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!
Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".
Подробнее

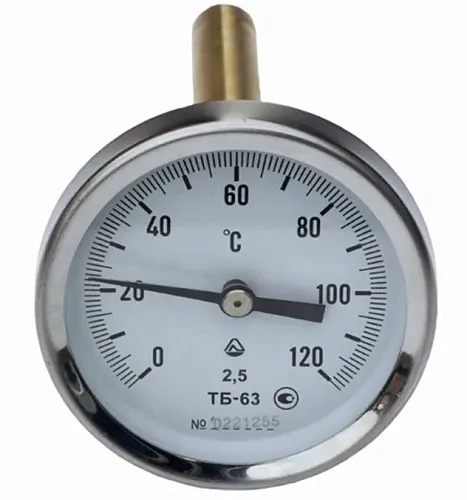

Точные удобочитаемые термометры D=63 мм
  • Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
  • Диаметр 63 мм позволяет с одного взгляда считывать температуру
Подробнее
Документация BIM
NGSS-20CTS(35-60).24_ТЛ.pdf
Скачать всю документацию
Примеры применения в схемах
Схема отопления двухэтажного дома газовым настенным одноконтурным котлом
Схема отопления двухэтажного дома газовым котлом настенным одноконтурным (пример готовой котельной)
Вопросы и ответы
Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

  1. Отсоедините смесительный узел.
  2. Поверните его на 180 градусов по горизонтальной оси направленной от стены.
  3. Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
  4. Установите смесительный узел обратно.


Инструкция .
