Артикул:14 06002 20
TGR-60-25x2
до 60 кВт, 2 контура G 1″Основные характеристики
Материал исполнения:Конструкционная сталь
Количество контуров:
2
Магистральное присоединение:dn25 (G 1″)
Мощность максимальная, кВт:
60
Мощность минимальная, кВт:
20
Максимальная подача, м³/ч:
2.6
Логистические параметры
Масса брутто, кг:5,05
Размеры упаковки, (Д x Ш х В), мм:565 x 245 x 90
Объем упаковки, м³:0.01246
12 200 ₽ Розничная цена

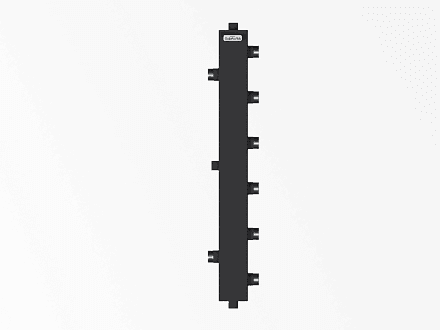

Продукция из этой же серии
Описание
Термо-гидравлический разделитель TGR-60-25x2 используется в автономных котельных на объектах до 500 м² для гидравлической увязки настенного или напольного газового котла с двумя потребителями DN25 с ⚠ гарантией 7 лет и сроком службы 20 лет.
🔌Как проще всего подключить к газовому или электрическому котлу 2 контура отопления ?
- Радиаторы следует подключать на первый контур напротив подачи котла через прямую насосную группу NG-25 с регулировкой температуры с помощью автоматики котла.
- Теплый пол площадью до 250 м² с регулировкой температуры от ПЗА котла подключайте через насосную группу NG-25С с поворотным смесительным клапаном с регулировкой температуры с помощью ПЗА-котла пропорционально сниженной за счет положения смесителя, если же хотите регулировать автоматически закажите сервопривод WA-001.
- Теплый пол площадью до 100 м² с ручной регулировкой температуры подключайте через насосную группу NG-25СTS (ручная регулировка теплоносителя в диапазоне от 20 до 43°С).
- Второй контур радиаторов или иной потребитель до 10 кВт подключайте через насосную группу NG-25СTS (ручная регулировка теплоносителя в диапазоне от 35 до 60°С).
🛒 Комплекты оборудования для удобства закупки
- Комплект "KIT.TGR602-PRACTIC" (DN25, ст. 09Г2С, НГ, основание консоли)
- Комплект "KIT.TGR602-EKONOM" (DN25, ст. 09Г2С, без НГ, под любой термостатический смеситель)
☝ Рекомендации производителя по обвязке системы отопления на 3 контура.
- Для объектов без проекта с теплопотреблением 40-60 кВт, для исключения проблем с гидравликой и запуском системы, настоятельно рекомендуем использовать более современный способ обвязки на базе линейки BM-60, а лучше закажите проект отопления в GIDRUSS.
- Рекомендуем всегда оставлять возможность подключения резервного контура, для этого заказывайте термо-гидравлический разделитель на 3 контура TGR-60-25x3.
- Если у Вас настенный котел до 30 кВт заказывайте термогидравлический разделитель на 2 контура TGRSS-40-20x2 в размере DN20 и экономьте на обвязке!
- Планируете эксплуатировать объект более 50 лет ? ⇶ Заказывайте: нержавеющий термогидравлический разделитель на 2 контура TGRSS-60-26x2 и получите гарантию 12 лет!
Все характеристики
Основные характеристики
Материал исполнения:
Конструкционная сталь
Количество контуров:
2
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
60
Мощность минимальная, кВт:
20
Максимальная отапливаемая площадь, м²:
500
Магистральное присоединение:
dn25 (G 1″)
Подключения потребителей:
dn25 (G 1″)
Доп. присоединение:
dn40 (Rp 1½″ ВР)
Межосевое расстояние, мм:
125
Вылет от стены, мм:
100-140
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
565 x 245 x 90
Объем упаковки, м³:
0.01246
Длина, мм:
565
Ширина, мм:
245
Высота, мм:
90
Преимущества продукции Gidruss
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
- Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
- Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
- Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
- Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла
P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?
- По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
- Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
- Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
ПодробнееНа изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура .
У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее Документация BIM
Скачать всю документацию
Вопросы и ответы
Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?
Для чего нужна гидрострелка?
Зачем ставить гидравлический разделитель?
- Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
- Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
- Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы
Когда есть смысл применить кольцевой коллектор?
Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.
Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:
- Таблица выбора схемы отопления для частного дома
- Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов
Какие проблемы может решить гидрострелка ?
- Котел потребляет много газа.
- Не равномерно греются радиаторы.
- Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
- Насос не продавливает систему отопления.
- Часто ломается котел.
Узнайте: Как правильно подобрать гидрострелку!
Сэкономьте свое время и отправьте запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.
Можно ли располагать горизонтально термогидравлический разделитель?
Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
