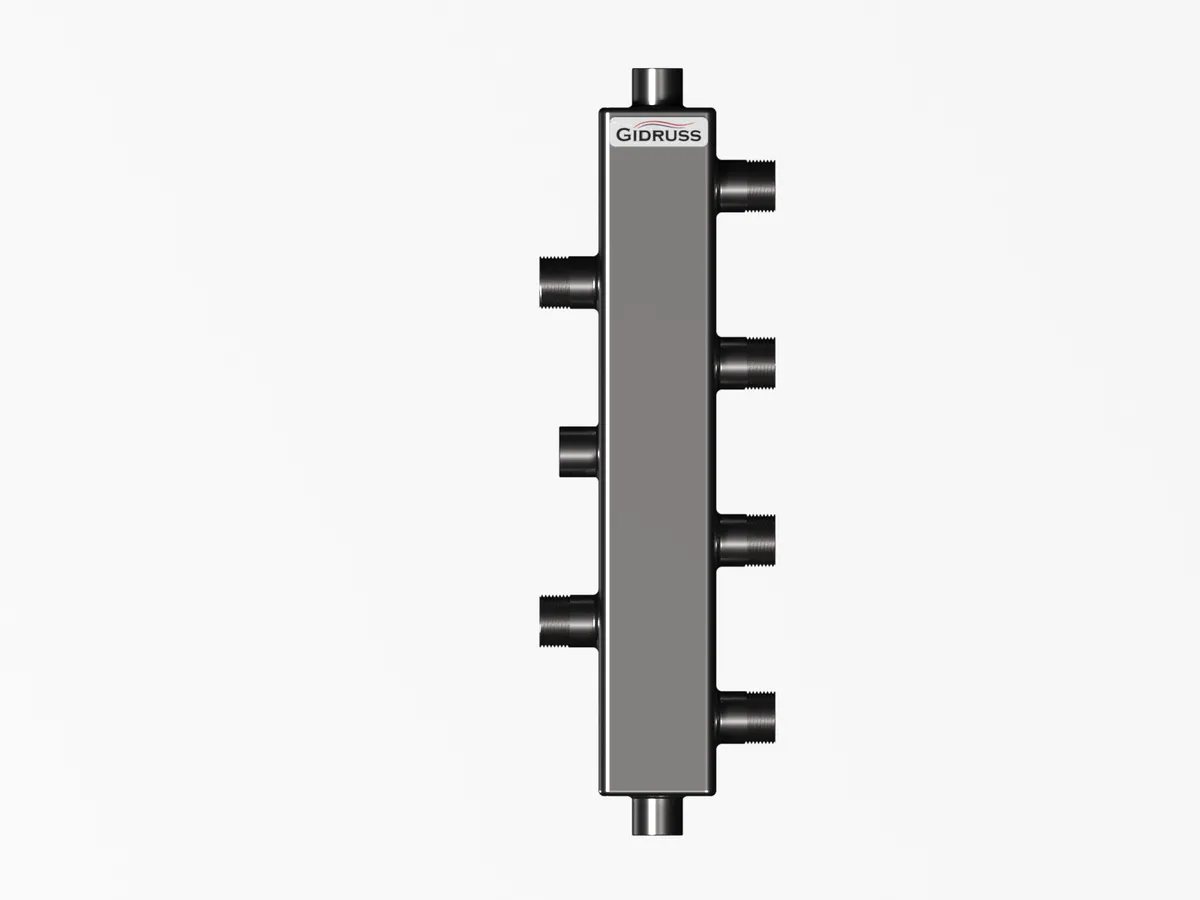

Артикул:15 04002 20
TGRSS-40-20x2
нерж., до 40 кВт, 2 контура G ¾″Основные характеристики
Материал исполнения:Нержавеющая сталь AISI 304
Количество контуров:
2
Магистральное присоединение:dn20 (G ¾″)
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная подача, м³/ч:
1.7
Логистические параметры
Масса брутто, кг:2,3
Размеры упаковки, (Д x Ш х В), мм:400 x 210 x 95
Объем упаковки, м³:0.00798
16 200 ₽ Розничная цена
Продукция из этой же серии
Описание
Гидрострелка на 2 контура (термогидравлический разделитель) из нержавеющей стали TGRSS-40-20x2 на 2 контура ¾'' предназначен для обвязки настенного газового или электрического котла в частном доме до 150 м² с 2 потребителями на 3/4 дюйма.
🔌Как проще всего подключить к настенному котлу 2 контура отопления ?
- Радиаторы следует подключать через прямую насосную группу NGSS-20 с котловой температурой (рекомендуем коллекторную систему).
- Теплый пол площадью до 200 м² с регулировкой температуры от ПЗА котла подключайте через насосную группу NGSS-20С с поворотным смесительным клапаном.
- Теплый пол площадью до 100 м² с ручной регулировкой температуры подключайте через насосную группу NGSS-20СTS (ручная регулировка теплоносителя в диапазоне от 20 до 43°С).
- Второй контур радиаторов или иной потребитель до 10 кВт подключайте через насосную группу NGSS-20СTS (ручная регулировка теплоносителя в диапазоне от 35 до 60°С).
🛒 Комплекты оборудования для удобства проектирования, закупки и монтажа
- Комплект "KIT.TGR402-COMPACT" (DN20, нерж. AISI 304, НГ, консоль РБ с ГБ в сборе)
- Комплект "KIT.TGR402-EKONOM" (DN20, нерж. AISI 304, НГ только для ТП, основание консоли)
☝ Рекомендации производителя по обвязке системы отопления на 3 контура.
- Для объектов без проекта с теплопотреблением 40-60 кВт, для исключения проблем с гидравликой и запуском системы, настоятельно рекомендуем использовать более современный способ обвязки на базе линейки BM-60, а лучше закажите проект отопления в GIDRUSS.
- Рекомендуем всегда оставлять возможность подключения резервного контура, для этого заказывайте термо-гидравлический разделитель на 3 контура TGR-60-25x3.
- Если производительность Вашего котла превышает 1.7 куб.м/ч - рекомендуем заказывать термогидравлический разделитель на 2 контура TGRSS-60-25x2 в размер DN25.
Все характеристики
Основные характеристики
Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
2
Максимальная подача, м³/ч:
1.7
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная отапливаемая площадь, м²:
150
Магистральное присоединение:
dn20 (G ¾″)
Подключения потребителей:
dn20 (G ¾″)
Доп. присоединение:
dn15 (Rp ½″)
Межосевое расстояние, мм:
90
Вылет от стены, мм:
80
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
400 x 210 x 95
Объем упаковки, м³:
0.00798
Длина, мм:
400
Ширина, мм:
210
Высота, мм:
95
Преимущества продукции Gidruss
Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!
Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".
Подробнее Документация BIM
Универсальные спецификации
Вопросы и ответы
Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?
Для чего нужна гидрострелка?
Зачем ставить гидравлический разделитель?
- Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
- Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
- Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы
Когда есть смысл применить кольцевой коллектор?
Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.
Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:
- Таблица выбора схемы отопления для частного дома
- Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов
Какие проблемы может решить гидрострелка ?
- Котел потребляет много газа.
- Не равномерно греются радиаторы.
- Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
- Насос не продавливает систему отопления.
- Часто ломается котел.
Узнайте: Как правильно подобрать гидрострелку!
Сэкономьте свое время и отправьте запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.
Можно ли располагать горизонтально термогидравлический разделитель?
Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.
